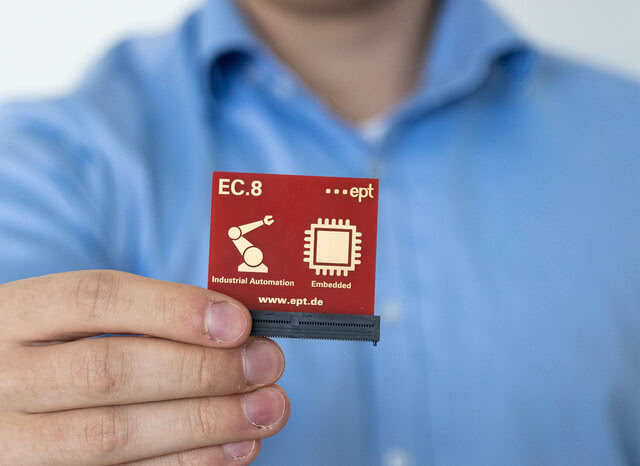

Ligações diretas de alta velocidade até 28 Gbit/s
Caraterísticas
- Conector direto
- de 20 a 200 contactos, taxa de
- transmissão de dados de 28
- Gbit/s, capacidade de
- corrente de 3,2 A, 500 ciclos de
- encaixe, embalado em fita e bobina, tabuleiro, espessura da placa
- secundária de 1,60 mm
Aplicações
- Automação industrial
- incorporada Datacom
EC.8: Visão geral
EC.8 - reto
EC.8, apenas 20 p Item no. 408-52020-000-11
EC.8, exatamente 40 pontos Item no. 408-52040-000-11
EC.8, exatamente 60 p Item no. 408-52060-000-11
EC.8, exatamente 60 p Item no. 408-52060-100-11
EC.8, exatamente 80 p Item no. 408-52080-100-11
EC.8, exatamente 100 p Item no. 408-52100-100-11
EC.8 reto 120p Item no. 408-52120-100-11
EC.8, exatamente 140 p Item no. 408-52140-100-11
EC.8, exatamente 160 p Item no. 408-52160-100-12
EC.8, exatamente 180p Item no. 408-52180-100-12
EC.8, apenas 200 p Item no. 408-52200-100-12
EC.8, apenas 200 p Item no. 408-52200-103-12
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
EC.8: Sistema de conectores de encaixe direto com alta velocidade no sangue
Ao contrário dos conectores clássicos, os conectores de ligação direta minimizam os mais diversos obstáculos, tais como mudanças de direção, reflexões e alterações na secção transversal, o que garante uma transmissão de sinal nítida.
Um relatório detalhado sobre as características de alta velocidade, bem como os parâmetros S para simulação do seu próprio projeto, estão disponíveis mediante solicitação: sales@ept.de
Resumo dos detalhes
para compensar o desvio do centro e o desvio angular durante a montagem
para garantir o contacto correto da placa de expansão
Soldadura fiável durante o processamento
Proteção contra torção e compensação de tolerâncias para a placa de encaixe
impede que a ficha gire na placa
- outros números de pinos
- outras alturas de empilhamento
- Revestimentos alternativos dos contactos
Solicite agora um conector personalizado

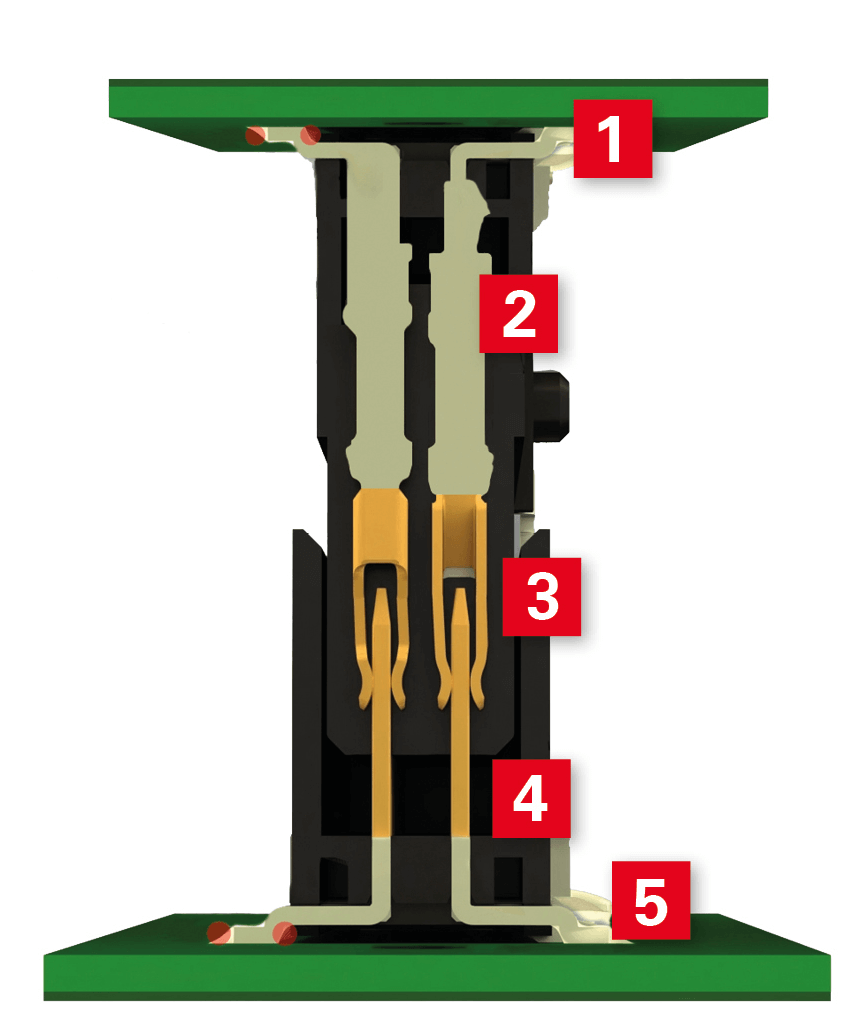

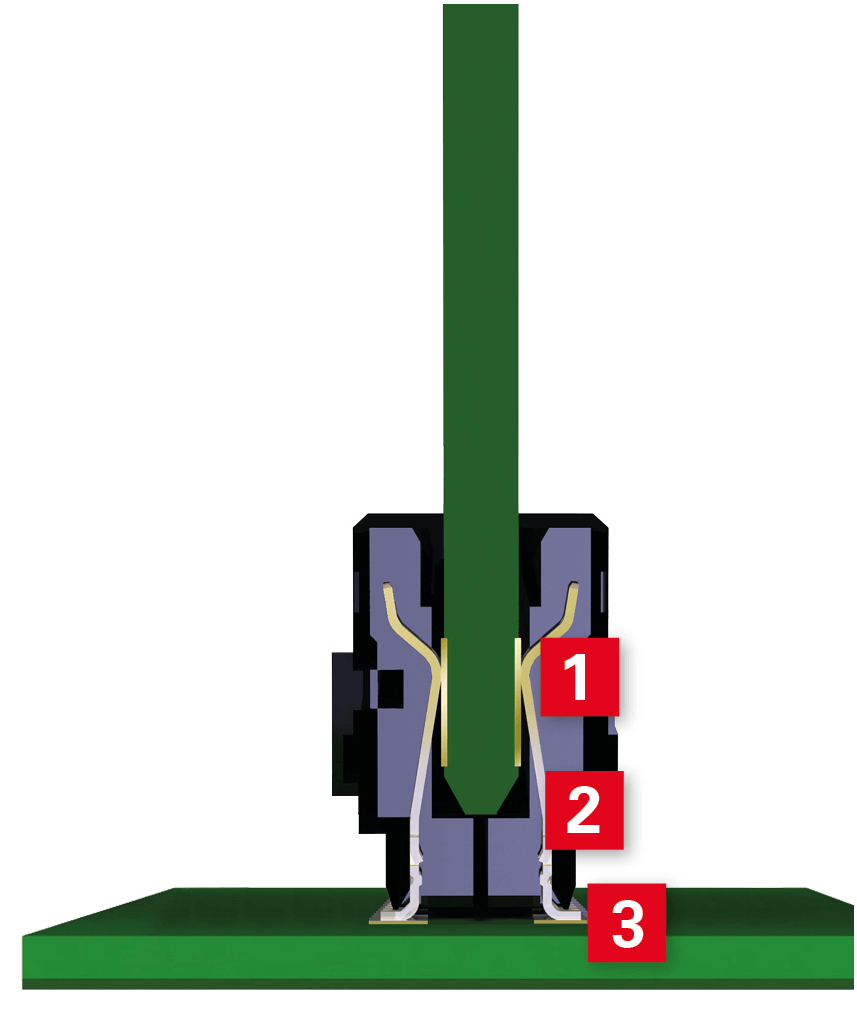

Conector direto vs. par de conectores
[1] R Passagem de contacto
[2] R Contacto
[3] R Área de ligação
[1] Área de ligação
[2] Contacto
[3] Transição de contacto
[4] Contacto
[5] Área de ligação
Tolerâncias
Tolerâncias permitidas para o desvio do eixo central

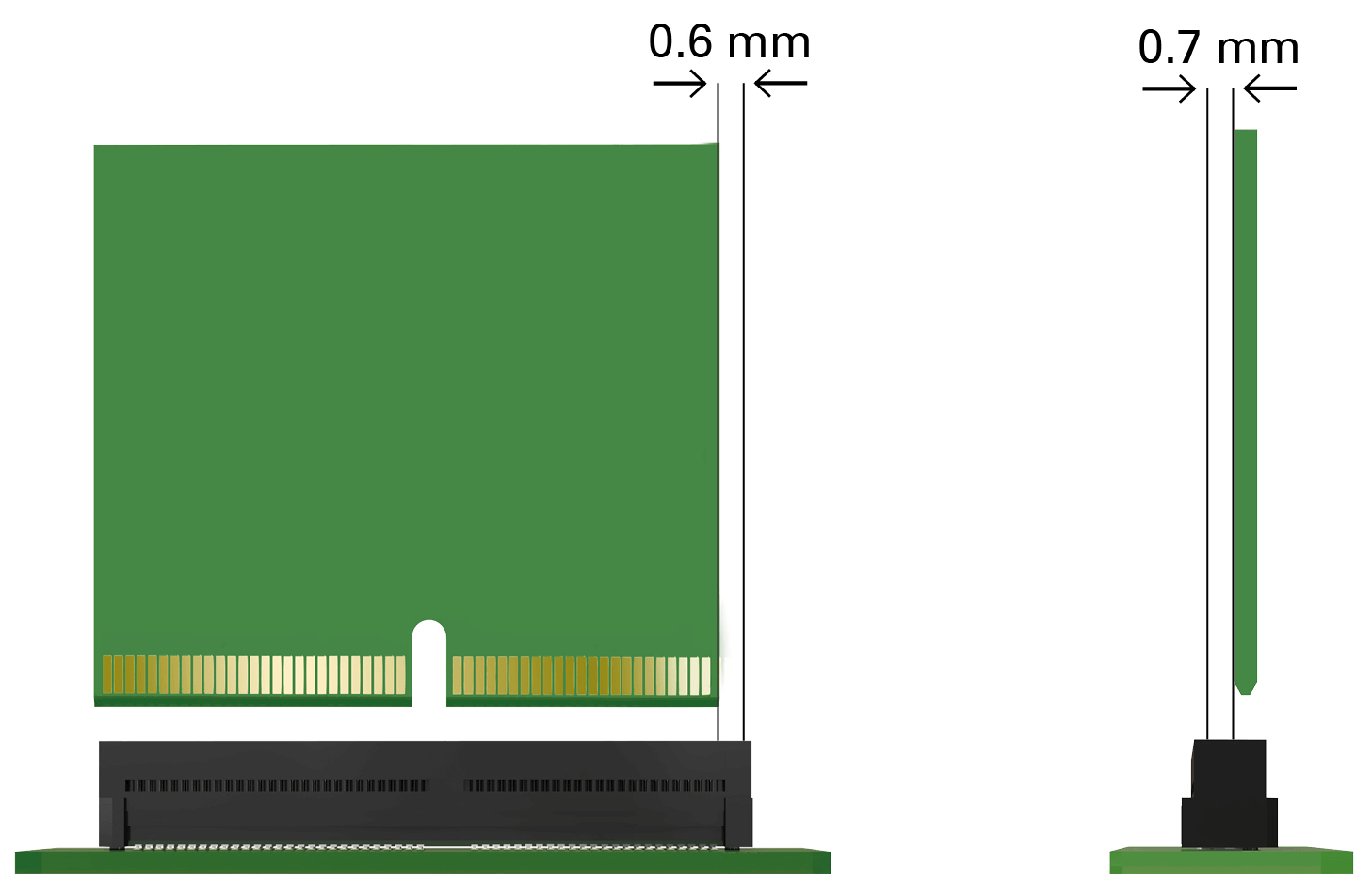

Os conectores diretos EC.8 toleram, durante a ligação, um desvio de 0,6 mm no eixo longitudinal e de 0,7 mm no eixo transversal.
de desvio

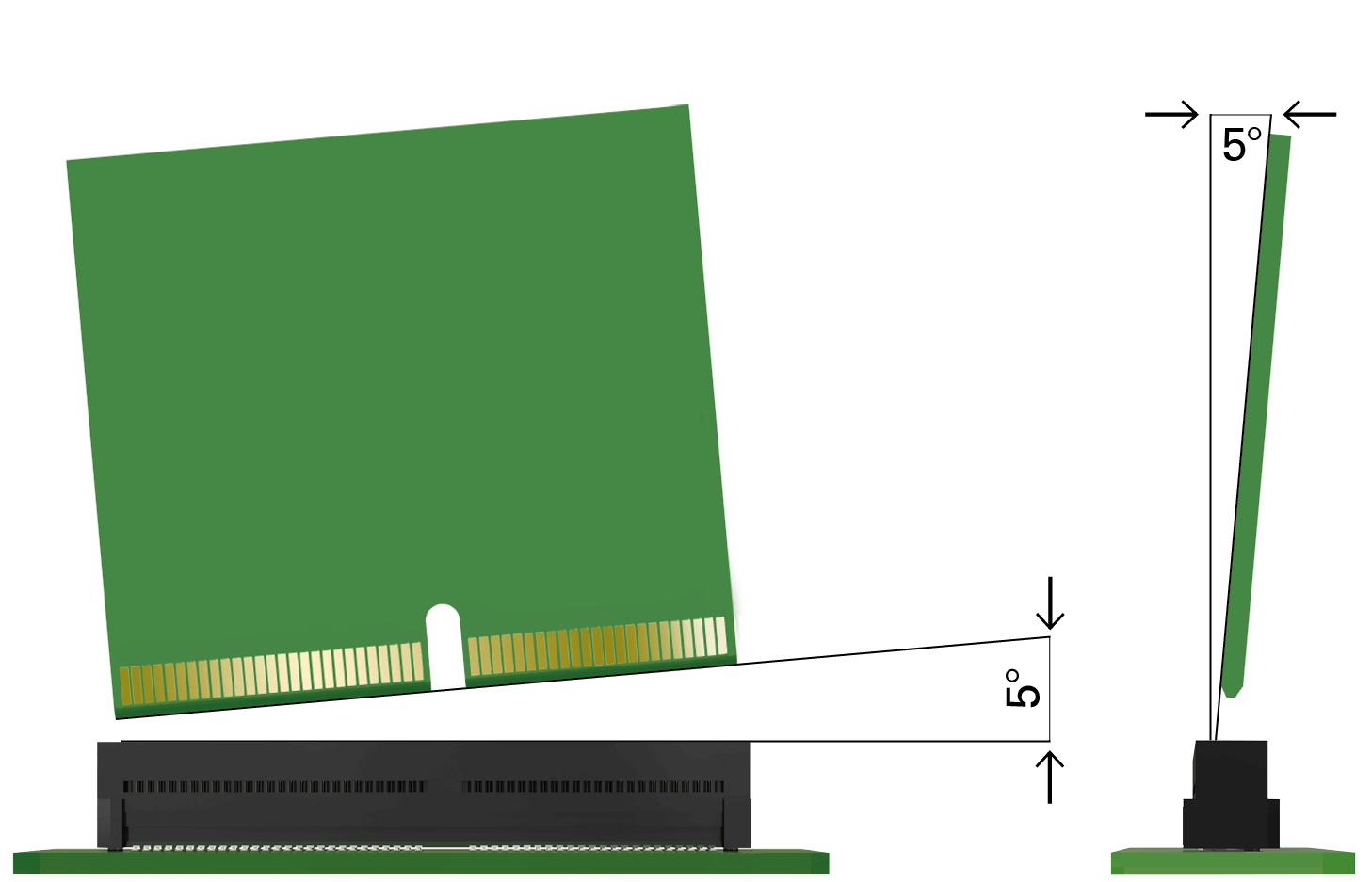

angular permitidas Nos conectores diretos EC.8, a placa secundária pode ser inserida no EC.8 com um ângulo de até 5° em relação ao eixo longitudinal e ao eixo transversal.
EC.8 Conector SMT de encaixe direto com passo de 0,8 mm
O nosso EC.8, devido ao seu design, é já um especialista em alta velocidade e oferece-lhe velocidades de transmissão até 28 Gbit/s. Ideal para aplicações modernas da Indústria 4.0 e das suas áreas, como a Internet das Coisas, a computação em nuvem ou a computação de ponta.
Além da sua elevada taxa de transmissão de dados, o conector direto oferece ainda as seguintes vantagens:
o contacto direto com uma placa de circuito impresso permite poupar espaço e recursos. Isto porque os custos de material e o trabalho de montagem da régua de pinos são totalmente eliminados. A vantagem técnica resulta da redução das resistências e influências que podem afetar um sinal.
Para fornecer o conector direto adequado para cada aplicação, o nosso EC.8 está disponível no passo de 0,8 mm, comprovado na indústria, com uma variação de 20 a 200 pinos de sinal, selecionáveis em incrementos de 20.
A família EC.8 passou por um extenso programa de testes, nos quais foi comprovado o seu funcionamento adequado, entre outros, após exposição a condições climáticas, cargas de choque e vibração, ou mesmo após 500 ciclos de encaixe. Ficou curioso? Solicite já o Relatório EC.8 HighSpeed, bem como os parâmetros S, e convença-se com base em números e factos.
FAQ: Perguntas e respostas sobre os conectores para placas de circuito impresso SMT EC.8
Como se podem montar os conectores de encaixe direto EC.8?
Os conectores de encaixe direto são processados através da tecnologia de montagem em superfície (SMT). A soldadura é realizada diretamente na placa de circuito impresso.
A entrega é feita, para os conectores com 20 a 140 pinos, em embalagem Tape and Reel, em conformidade com as normas do mercado; isto permite um processamento totalmente automático através do sistema Pick-and-Place.
Os modelos com 160 a 200 pinos são embalados de série em tabuleiros; mediante pedido, também é possível a embalagem em fita e bobina. No entanto, esta utiliza uma fita mais larga, que é menos comum.
De acordo com que especificações/layout deve ser fabricada a placa de expansão?
Consulte o desenho abaixo para obter informações sobre o chanfro e as dimensões da placa de circuito impresso. Para as pastilhas de ouro, recomendamos o uso de ouro duro. Para mais detalhes, consulte o desenho do produto.
Por que razão se deve utilizar um sistema de conectores de encaixe direto?
Com a ajuda de sistemas de encaixe direto, é possível alcançar elevadas taxas de transmissão de dados. Em comparação com os sistemas de encaixe de duas peças, eliminam-se aqui as influências negativas do segundo conector sobre o sinal. Isto deve-se, sobretudo, ao número reduzido de pontos de contacto, às menores variações na secção transversal do condutor e às consequentes mudanças de direção mais reduzidas do sinal.
Assim, é possível alcançar um elevado desempenho mesmo com uma pegada reduzida. Além disso, a resistência de passagem é reduzida em comparação com os sistemas de conexão de duas peças, o que resulta numa maior capacidade de transporte de corrente.
O sistema de conectores EC.8 é compatível com as especificações comuns das placas filhas?
O sistema de conectores EC.8 suporta placas filhas com uma espessura de 1,60 mm. A partir de 80 contactos, é ainda integrada uma saliência para evitar ligações incorretas. Na variante de 60 pinos, esta saliência pode ser opcionalmente omitida.
O sistema de conectores EC.8 está em conformidade com os padrões atuais do mercado e é compatível com as placas mais comuns.
Em que aplicações são utilizados os conectores de encaixe direto EC.8?
Devido à sua versatilidade, os conectores de encaixe direto EC.8 encontram as mais diversas aplicações em inúmeros setores. Na área da tecnologia de automação e dos dispositivos IoT, por exemplo, beneficiam do seu pequeno passo e das elevadas taxas de transmissão de dados.
Qual é o desvio que os conectores de encaixe direto EC.8 toleram ao encaixar a placa secundária?
É tolerável um desvio angular de até 5° nas direções longitudinal e transversal. É
tolerável um desvio de 0,7 mm na direção perpendicular e de 0,6 mm na direção paralela ao eixo longitudinal do conector.
Que velocidades de transmissão são possíveis?
A velocidade de transmissão de dados é de 28 Gbit/s. O diagrama seguinte mostra a evolução da atenuação de inserção em função da frequência.
Que tipos de corrente podem ser transmitidos?
Uma ficha de 140 pinos transmite até 3,2 A a uma temperatura ambiente de 20 °C. Para obter informações mais detalhadas, não hesite em contactar-nos através do endereço sales@ept.de
Os conectores EC.8 são componentes reconhecidos pela UL?
Sim, os conectores EC.8 da ept são componentes reconhecidos pela UL nos EUA e no Canadá.
Os conectores EC.8 estão em conformidade com a diretiva RoHS?
A RoHS (Restriction of the use of certain Hazardous Substances) é a diretiva relativa à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos.
Confirmamos que os conectores EC.8 da ept estão em conformidade com a diretiva RoHS 2011/65/UE, conforme a certificação RoHS. Para mais informações, consulte a secção RoHS & REACH
