O sistema de conectores Float27 é fabricado através da tecnologia de montagem em superfície (SMT) e, por isso, é soldado diretamente nas placas de circuito impresso. Os pinos de posicionamento na parte inferior dos conectores Float27 garantem um posicionamento exato na placa de circuito impresso. A ept garante ainda uma coplanaridade dos contactos de, no máximo, 0,1 mm, para assegurar uma soldadura fiável durante o processo de fabrico.

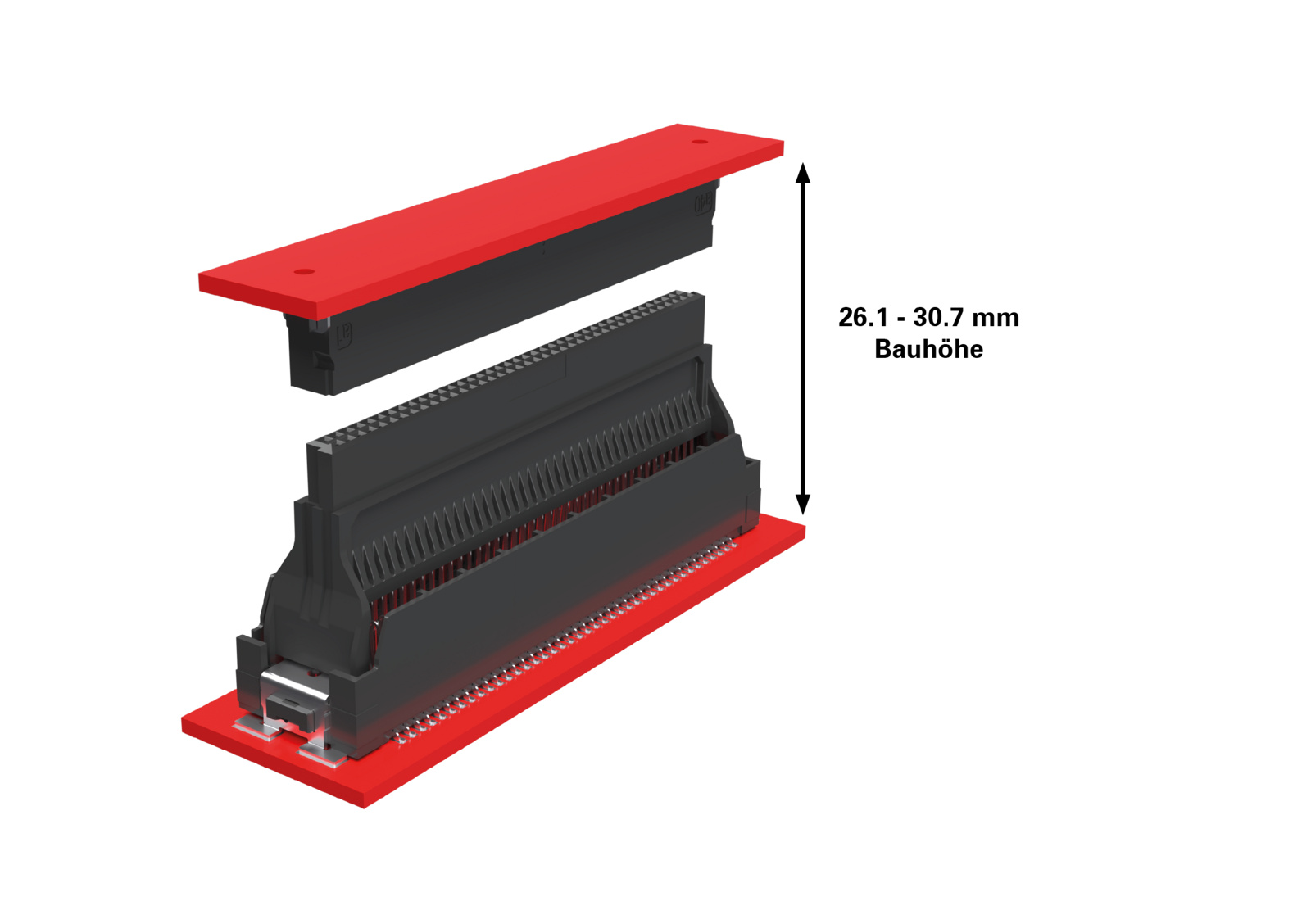

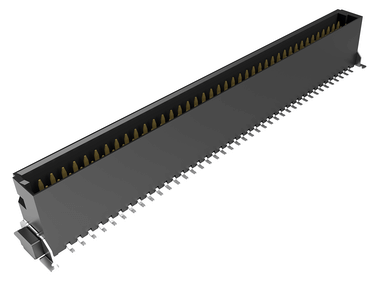

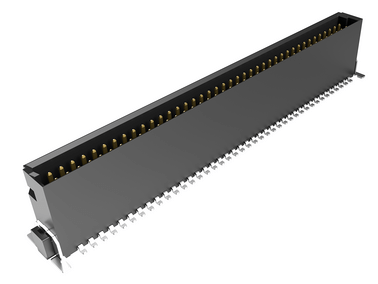

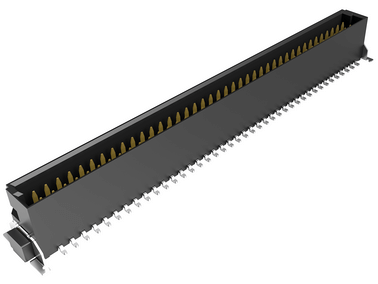

Através da combinação com as diferentes faixas de contatos da família de conectores One27, é possível realizar ligações entre placas de circuito impresso em disposições paralelas e ortogonais.

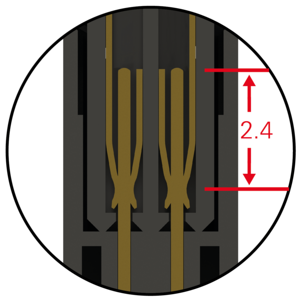

Com os conectores para placas de circuito impresso Float27, é possível obter uma distância mínima entre placas de 26,1 mm e uma distância máxima de 30,70 mm. Isto é possível, por um lado, graças à ampla área de sobreposição de 2,4 mm. Assim, as fileiras de pinos e as fileiras de molas podem ser afastadas até 1,5 mm, garantindo ainda assim um contacto ideal e fiável.

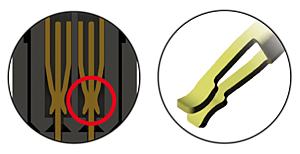

Nos conectores Float27, o contacto é estabelecido através de um contacto de mola de duas lâminas, que envolve o pino de contacto da régua de pinos. Além disso, o contacto é estabelecido através da superfície lisa e laminada do contacto de mola. Assim, fica excluído o desgaste da superfície de contacto e a formação de limalhas ao encaixar os conectores Float27.

Os conectores Float27 são adequados para todas as aplicações sujeitas a elevados níveis de choque e vibração. A compensação de tolerâncias através do meandro alivia a área de soldadura, reduz a tensão no ponto de soldadura e garante baixas forças de deslocamento. Os conectores Float27 também são adequados para um processo de montagem automatizado ou quando é necessário soldar vários conectores numa placa de circuito impresso. As tolerâncias de fabrico são compensadas pela função flutuante até ± 0,8 mm.

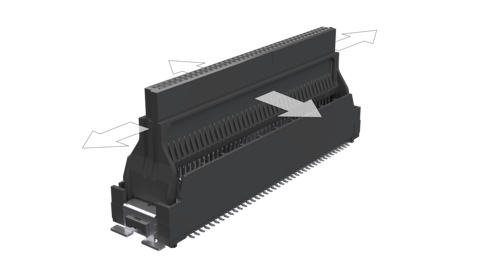

Os conectores Float27 permitem uma elevada compensação de tolerâncias. Assim, ao encaixar as fileiras de pinos e as fileiras de molas, bem como quando estão encaixadas, é permitida uma tolerância de deslocamento de ± 0,8 mm nos eixos longitudinal e transversal. Além disso, uma sobreposição de contactos de até 2,4 mm proporciona esta elevada compensação de tolerâncias também na direção Z.

Sim, o design dos contactos dos conectores Float27 foi concebido para permitir uma inspeção ótica automática após a soldadura. Os contactos dos conectores para placas de circuito impresso Float27 estão dispostos de forma deslocada, permitindo que a inspeção ótica automática seja realizada a partir de um dos lados.

A RoHS (Restriction of the use of certain Hazardous Substances) é a diretiva relativa à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos.
Confirmamos que os conectores Float27 da ept estão em conformidade com a diretiva RoHS 2011/65/UE, conforme certificado RoHS. Para mais informações, consulte a secção RoHS & REACH.
