Placa traseira de alta velocidade Velox

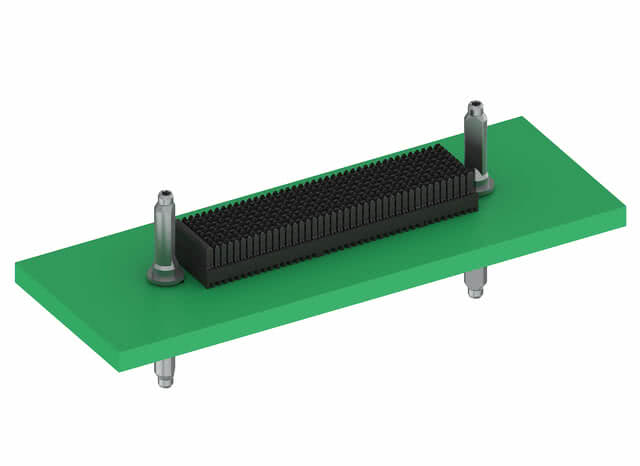

O Velox® é um sistema modular de conectores para aplicações de backplane de alta velocidade. Foi desenvolvido especificamente para mercados com elevados requisitos de desempenho.
A série de produtos Velox® cumpre os rigorosos requisitos dos sistemas VITA46. Estão disponíveis quatro tipos diferentes, com a possibilidade de configuração personalizada. Isto proporciona aos desenvolvedores maior flexibilidade na conceção dos layouts das placas de circuito impresso.
Além disso, o revestimento de ouro com 1,27 µm de espessura garante uma longa vida útil do sistema.
Velox Titelbild Homepage inkl. Logo

Caraterísticas

  • 10 Gbit/s Design
  • robusto
  • Testado de acordo com a norma VITA46
  • Longa vida útil 200 ciclos de conexão Revestimento «Heavy
  • Gold»
  • Contactos internos
  • Sistema de conectores
  • modulares Configuração individual dos contactos

Aplicações

  • Sistemas
  • aeroespaciais militares para condições
  • extremas; Telecomunicações / Transmissão de dados
Filtros
16-esquerda

Velox 16-esquerda Item no. 308-52100-41

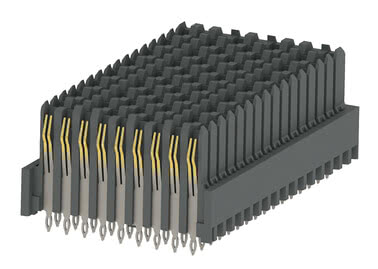

Velox FL 16 left Foto
Superfície da zona de encaixe por pressão: SnPb, Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 16-esquerda Item no. 308-52100-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Velox 16-esquerda Item no. 308-52100-42

Velox FL 16 left Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 16-esquerda Item no. 308-52100-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento
centro

Centro Velox Item no. 308-50100-41

Velox Center Foto
Superfície da zona de encaixe por pressão: SnPb, Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50100-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50100-42

Velox Center Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50100-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50101-41

Velox Center Foto
Superfície da zona de encaixe por pressão: SnPb, Configurado individualmente (135 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50101-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos135
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50101-42

Velox Center Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Configurado individualmente (135 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50101-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos135
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50102-41

Velox Center Foto
Superfície da zona de encaixe por pressão: SnPb, Configurado individualmente (71 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50102-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos71
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50102-42

Velox Center Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Configurado individualmente (71 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50102-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos71
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50103-41

Velox Center Foto
Superfície da zona de encaixe por pressão: SnPb, Configurado individualmente (80 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50103-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos80
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Centro Velox Item no. 308-50103-42

Velox Center Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Configurado individualmente (80 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Centro Velox Item no. 308-50103-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos80
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento
16-direita

Velox 16-direita Item no. 308-51100-41

Velox FL 16 right Foto
Superfície da zona de encaixe por pressão: SnPb, Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 16-direita Item no. 308-51100-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Velox 16-direita Item no. 308-51100-42

Velox FL 16 right Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Totalmente equipado (144 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 16-direita Item no. 308-51100-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos144
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento
8-esquerda

Velox 8-esquerda Item no. 308-52200-41

Velox FL 8 left Foto
Superfície da zona de encaixe por pressão: SnPb, Totalmente equipado (72 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 8-esquerda Item no. 308-52200-41 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos72
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na área de contacto, SnPb na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento

Velox 8-esquerda Item no. 308-52200-42

Velox FL 8 left Foto
Revestimento da zona de encaixe por pressão: Sn (em conformidade com a RoHS), Totalmente equipado (72 contactos), Técnica de ligação: encaixe por pressão, Grelha de 1,8 mm, Velocidade de transmissão de dados de 10 Gbit/s
Em ângulo reto
Tecnologia de encaixe por pressão
Alta velocidade
Robusto
Velox 8-esquerda Item no. 308-52200-42 - Dados técnicos

Noções básicas

EspecificaçãoVITA 46
Número de contactos72
Tecnologia de ligaçãoTecnologia de encaixe por pressão
Comprimento da ligação1,62 mm
Temperatura de funcionamento-55 °C a +105 °C

Material

Corpo isolanteLCP, UL 94 V-0
Valor CTI
IEC 60112
175
Material de contactoBronze fosforoso
Revestimento de contacto1,27 µm de Au sobre Ni na superfície de contacto, Sn na zona de encaixe

Mecânica

Dimensão da grelha1,8 mm
Força de inserção por contactomáx. 0,75 N
Força de tração por contactomín. 0,15 N
Vida útil200 ciclos de inserção

Elétrico

Corrente de funcionamento1,0 A (<30 °C)
Tensão de funcionamento50 VCA de pico ou CC
Resistência de contactomáx. 80 mΩ
Distância de ar e de fuga≥ 0,7 mm
Resistência de isolamentomín. 1000 MΩ
Tensão de ensaio500 V (CA/CC)
Transmissão de dados10 Gbit/s

Aprovações / Conformidade

Ficheiro ULE130314
AmbienteEm conformidade com a diretiva RoHS
Consulta de stock
O utilizador será redireccionado para uma página externa com a oferta da Supplyframe. Ao carregar o conteúdo, o utilizador aceita o processamento de dados pela Supplyframe.
Pode consultar as informações de proteção de dados da Supplyframe aqui.

Sim, carregar conteúdo do quadro de fornecimento
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
" Não é o conetor certo para si? Peça já um conetor personalizado!
Muito obrigado! Iremos analisar os seus requisitos e entraremos em contacto consigo.

Se tiver alguma dúvida, estamos à sua disposição a qualquer momento por e-mail ou telefone.

Não foi encontrado nenhum produto adequado - Solicite agora o produto:

Os campos assinalados com * são obrigatórios.
Pode consultar a nossa política de privacidade aqui.

Caraterísticas

Velox Anwendung mit Guiding
Os conectores Velox® apresentam um design robusto, incluindo um revestimento de ouro com 1,27 μm (50 micro") de espessura. Os contactos são internos, o que lhes confere uma proteção adicional. Todas estas características contribuem para uma vida útil muito longa, de pelo menos 200 ciclos de encaixe. O Velox® é, por isso, especialmente adequado para aplicações de backplane de alta velocidade com uma taxa de transferência de dados de 10 Gbit/s. A elevada resistência dos conectores já foi comprovada em testes realizados de acordo com a norma VITA-46.
Velox1
Velox 8-esquerda

Resumo dos detalhes

Dois contactos por contacto
1,27 µm de ouro sobre níquel
Zona de compressão: gargalo
Velox2
Velox 16-esquerda

Resumo dos detalhes

Contactos internos
Pino de posicionamento
LCP

A VITA46 - Especificações

As especificações Vita46, também conhecidas como VPX, descrevem um novo sistema de conectores de alta velocidade. Entre outros, permitem a transmissão de Gigabit Ethernet, PCI Express, Serial RapidIO e InfiniBand. Os formatos de placa Europak de 6HE e 3HE, conhecidos do VMEbus, são suportados para garantir a máxima compatibilidade. Assim, também se tornam possíveis os sistemas híbridos. A norma VITA 46 foi desenvolvida pela organização VITA principalmente para sistemas informáticos que têm de suportar cargas elevadas, como, por exemplo, em aplicações militares.

Quatro formas de construção diferentes podem ser combinadas entre si de forma modular. Os conectores Velox® são muito flexíveis devido ao número variável de contactos. Esta característica é realçada pela possibilidade de equipar as variantes individualmente.

Perspetiva do programador

"O sistema de conectores Velox® foi desenvolvido pela ept especificamente para os sistemas VITA-46, também conhecidos pelo nome VPX. O Velox® inclui quatro tipos diferentes de conectores, que podem ser encadeados de forma modular. Além disso, o cliente pode escolher ele próprio o número de contactos. Pode encomendar conectores totalmente equipados com 72 ou 144 contactos, ou uma configuração de contactos personalizada. Isto proporciona aos desenvolvedores uma grande flexibilidade na montagem de placas de circuito impresso. O sistema foi desenvolvido especialmente para aplicações com elevados requisitos de desempenho. Graças ao seu revestimento em ouro e aos contactos situados no interior do corpo isolante, é extremamente resistente."

FAQ: Perguntas e respostas sobre o Velox

Para que velocidades de transmissão de dados são adequados os conectores Velox®? Os conectores Velox® da ept são compatíveis com outros conectores disponíveis no mercado? A ept pode fornecer um revestimento de contacto personalizado para os conectores Velox®?
Para que velocidades de transmissão de dados são adequados os conectores Velox®?

Os conectores Velox® permitem velocidades de transmissão de dados até 10 Gbit/s.

Os conectores Velox® da ept são compatíveis com outros conectores disponíveis no mercado?

A ept garante a total compatibilidade cruzada dos conectores Velox® com todos os sistemas VITA-46 disponíveis no mercado.

A ept pode fornecer um revestimento de contacto personalizado para os conectores Velox®?

Os quatro tipos diferentes de conectores Velox® estão disponíveis com configuração personalizada.

A sua mensagem foi enviada.

Muito obrigado pelo seu interesse — responderemos ao seu pedido o mais rapidamente possível.

Formulário de contacto

Os campos assinalados com * são obrigatórios.

Dados pessoais

Recall

A sua mensagem

Estou interessado em

Material informativo

Proteção de dados

Pode consultar a nossa política de privacidade aqui.

Muito obrigado!

Entraremos em contacto consigo em breve para discutir as suas necessidades. Iremos elaborar e enviar-lhe um relatório detalhado sobre as características de alta velocidade, bem como os parâmetros S para a simulação do seu próprio projeto.

Solicite as características de alta velocidade + parâmetros S para simular o seu próprio projeto

Os campos assinalados com * são obrigatórios.
Pode consultar a nossa política de privacidade aqui.

Muito obrigado pelo seu interesse

Pode descarregar o white paper aqui:

Descarregar o white paper

Antes de poder descarregar o white paper, preencha os seguintes campos. Muito obrigado.

Os campos assinalados com * são obrigatórios.

Dados pessoais

Gostaria de nos enviar mais informações?

Estou interessado em

Proteção de dados

Pode consultar a nossa política de privacidade aqui.

Muito obrigado pelo seu contacto

Analisaremos os seus requisitos e entraremos em contacto consigo o mais rapidamente possível.

Solicitar personalização de conectores

Os campos assinalados com * são obrigatórios; por favor, preencha-os.

Pessoa de contacto

O seu pedido

Formato de ficheiro errado! Por favor, selecione um ficheiro PDF ou JPG.
Pode consultar a nossa política de privacidade aqui.

Muito obrigado pelo seu contacto

Analisaremos os seus requisitos e entraremos em contacto consigo o mais rapidamente possível.

Os seus requisitos relativamente ao conector necessário

Os campos assinalados com * são obrigatórios; por favor, preencha-os.

Pessoa de contacto

O seu pedido

Formato de ficheiro errado! Por favor, selecione um ficheiro PDF ou JPG.
Pode consultar a nossa política de privacidade aqui.
