Conectores rígidos IEC 61076-4-101, passo de 2 mm
Elevada densidade de contactos: A série de conectores de passo curto hm2.0 foi desenvolvida em conformidade com a norma internacional IEC 61076-4-101. O conector blindado com passo de 2,0 mm é adequado para aplicações que exigem alta densidade de contactos e fiabilidade. Por isso, o sistema de conectores goza de grande popularidade na área dos backplanes. A normalização garante a compatibilidade dos conectores entre diferentes fabricantes.
Caraterísticas
- Ampla variedade de modelos
- Conectores modulares com passo de 2 mm
- 5 ou 8 filas de sinais
- 12 comprimentos de pinos diferentes Possibilidade
- de configuração personalizada
- Disponíveis com ou sem blindagem
- Taxas de transmissão de dados até 3,125 Gbit/s Design robusto
- Acessórios como proteções e codificações
Aplicações
- Telecomunicações
- Sistemas de rede
- CompactPCI
- Tecnologia médica
- Computadores industriais (IPC)

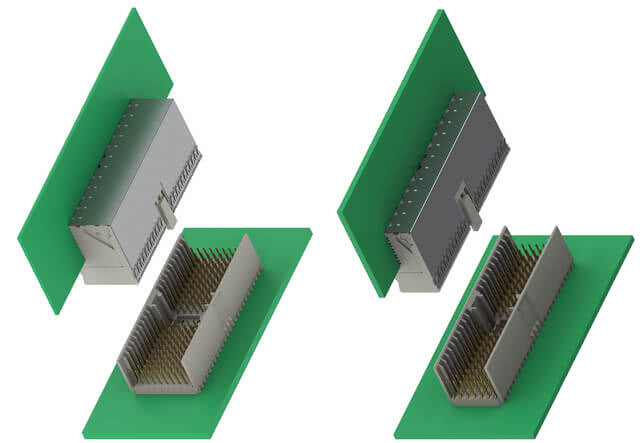

hm2.0: Visão geral
Filtros
ripas

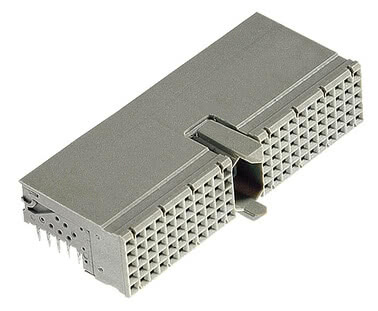

hm2.0 Conector de molas, modelo A Item no. 244-11000-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo A Item no. 244-11300-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo A Item no. 244-11305-15
Número de pólos: 90, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo A Item no. 244-11306-15
Número de pólos: 90, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

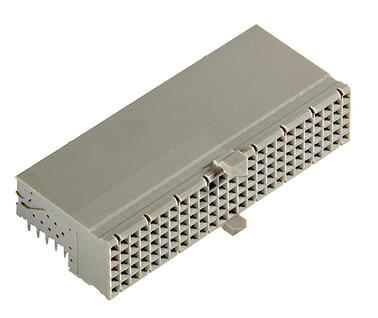

hm2.0 Conector de molas, modelo AB25 Item no. 244-61000-15
Número de pólos: 125, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo AB25 Item no. 244-61300-15
Número de pólos: 125, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

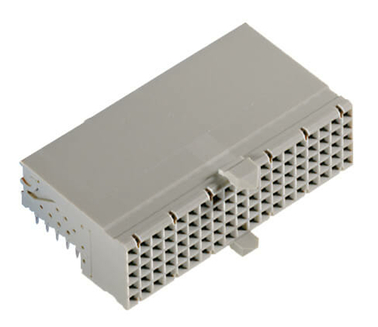

hm2.0 Conector de molas, modelo AB19 Item no. 244-63000-15
Número de pólos 95, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo AB19 Item no. 244-63300-15
Número de pólos 95, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

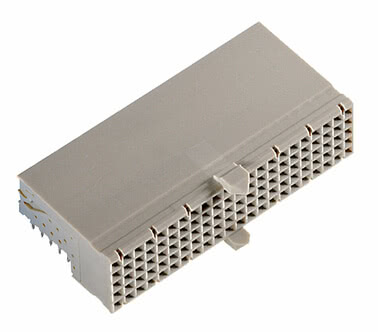

hm2.0 Conector de molas, modelo AB22 Item no. 244-62000-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo AB22 Item no. 244-62300-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

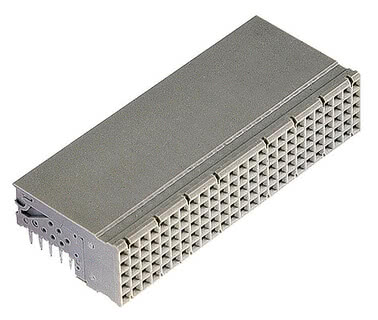

hm2.0 Conector de molas, modelo B25 Item no. 244-21000-15
Número de pólos: 125, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo B25 Item no. 244-21300-15
Número de pólos: 125, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

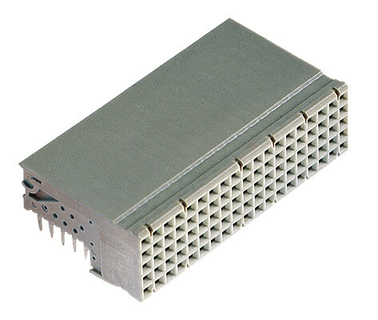

hm2.0 Conector de molas, modelo B19 Item no. 244-23000-15
Número de pólos 95, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo B19 Item no. 244-23300-15
Número de pólos 95, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

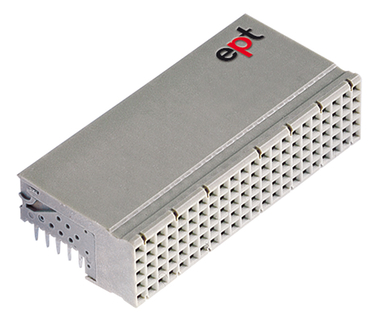

hm2.0 Conector de pinos, modelo B22 Item no. 244-22000-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de pinos, modelo B22 Item no. 244-22300-15
Número de pólos: 110, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

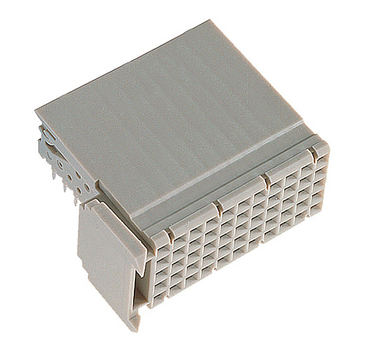

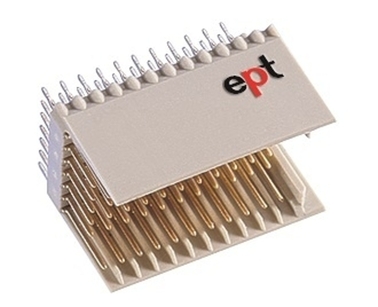

hm2.0 Conector de molas, modelo C Item no. 244-31000-15
Número de pólos: 55, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo C Item no. 244-31300-15
Número de pólos: 55, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, com blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

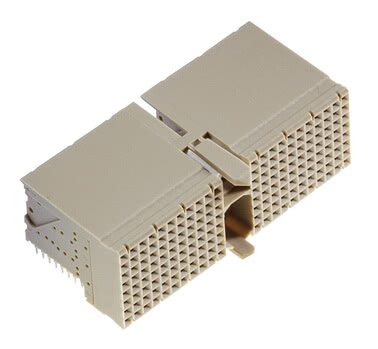

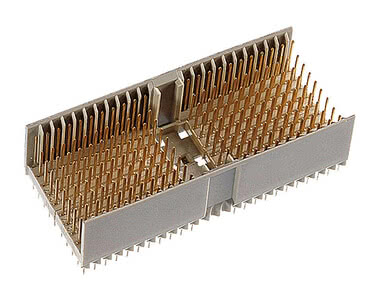

hm2.0 Conector de molas, modelo D Item no. 246-11000-15
Número de pólos: 176, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo D Item no. 246-11300-15
Número de pólos: 176, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

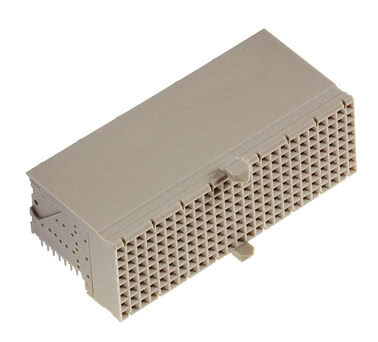

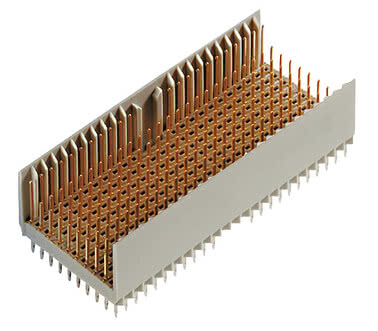

hm2.0 Conector de pinos, modelo DE Item no. 246-61000-15
Número de pinos: 200, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de pinos, modelo DE Item no. 246-61300-15
Número de pinos: 200, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

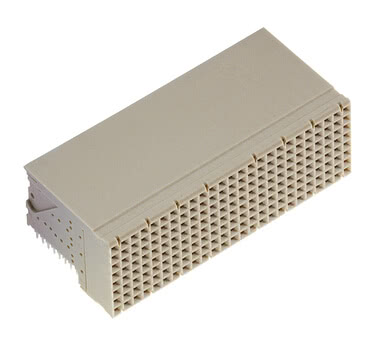

hm2.0 Conector de molas, modelo E Item no. 246-21000-15
Número de pinos: 200, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo E Item no. 246-21300-15
Número de pinos: 200, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

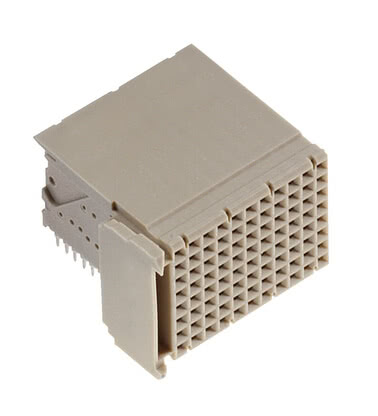

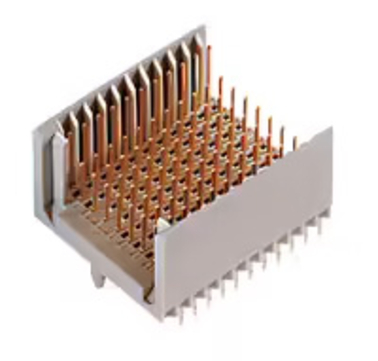

hm2.0 Conector de molas, modelo F Item no. 246-31000-15
Número de pólos 88, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Conector de molas, modelo F Item no. 246-31300-15
Número de pólos 88, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, disponível com e sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

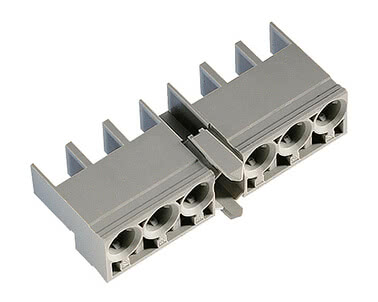

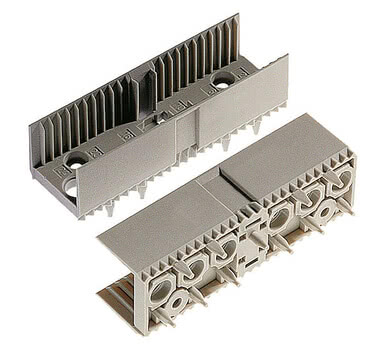

hm2.0 Conector de molas, modelo L Item no. 244-51000
para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência

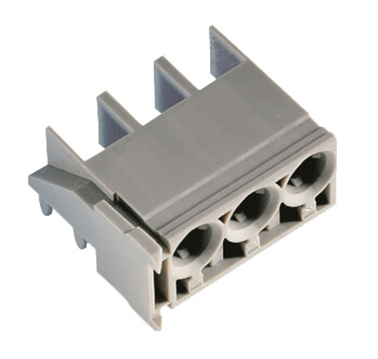

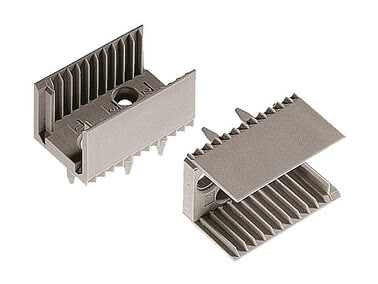

hm2.0 Conector de molas, modelo N Item no. 244-52000
para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
hm2.0 Conector de molas, modelo A15 Item no. 244-13000-15
Número de pólos: 60, Comprimento da ligação: 2,9 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, sem blindagem, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de fichas

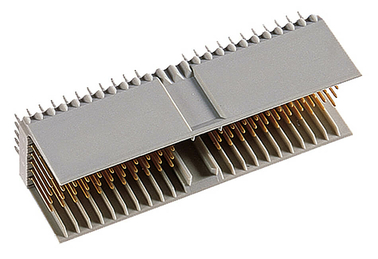

hm2.0 Barra de medição, modelo A Item no. 243-11010-15
Número de pólos: 110, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11310-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11322-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11323-15
Número de pinos: 100, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11360-15F
Número de pólos: 154, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11709-15F
Número de pinos: 100, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11710-15F
Número de pólos: 154, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11715-15F
Número de pólos: 154, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11734-15F
Número de pólos: 154, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

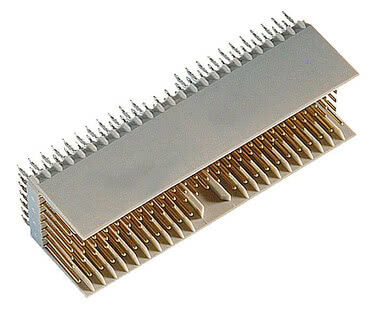

hm2.0 Barra de medição, modelo AB25 Item no. 243-61010-15
Número de pólos: 125, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB25 Item no. 243-61310-15
Número de pólos: 169, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB25 Item no. 243-61320-15
Número de pólos: 169, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB25 Item no. 243-61360-15F
Número de pólos: 169, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

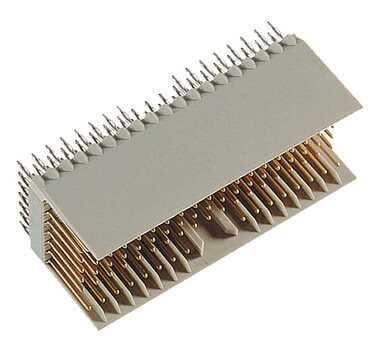

hm2.0 Barra de facas, modelo AB19 Item no. 243-63010-15
Número de pólos 95, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo AB19 Item no. 243-63310-15
Número de pólos 127, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo AB19 Item no. 243-63320-15
Número de pólos 127, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo AB19 Item no. 243-63360-15F
Número de pólos 127, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

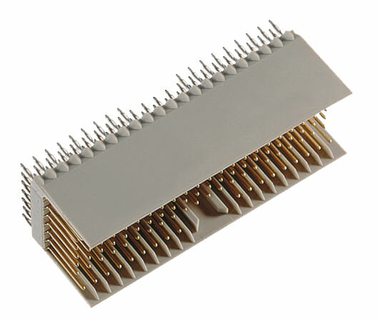

hm2.0 Barra de medição, modelo AB22 Item no. 243-62010-15
Número de pólos: 110, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB22 Item no. 243-62310-15
Número de pólos 146, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB22 Item no. 243-62320-15
Número de pólos 146, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo AB22 Item no. 243-62360-15F
Número de pólos 146, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

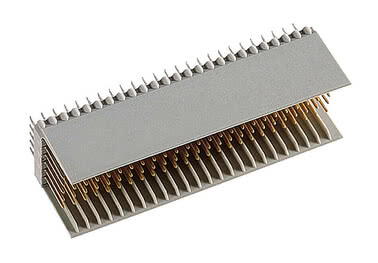

hm2.0 Barra de facas, modelo B25 Item no. 243-21010-15
Número de pólos: 125, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo B25 Item no. 243-21020-15
Número de pólos: 125, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo B25 Item no. 243-21310-15
Número de pólos: 175, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo B25 Item no. 243-21320-15
Número de pólos: 175, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

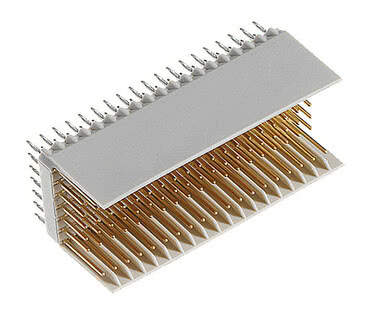

hm2.0 Regleta de fichas, modelo B19 Item no. 243-23310-15
Número de pólos 95, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23320-15
Número de pólos: 133, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23360-15F
Número de pólos: 133, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23361-15F
Número de pólos: 133, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23371-15F
Número de pólos: 133, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23700-15F
Número de pólos: 133, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Regleta de fichas, modelo B19 Item no. 243-23716-15F
Número de pólos: 133, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22310-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22311-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22312-15
Número de pólos: 132, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22320-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22351-15F
Número de pólos: 132, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22360-15F
Número de pólos: 154, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22361-15F
Número de pólos: 154, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22371-15F
Número de pólos: 154, Comprimento da conexão: 16 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo B22 Item no. 243-22734-15F
Número de pólos: 154, Comprimento da ligação: 14,5 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo C Item no. 243-31010-15
Número de pólos: 55, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo C Item no. 243-31020-15
Número de pólos: 55, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo C Item no. 243-31310-15
Número de pólos 77, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo C Item no. 243-31320-15
Número de pólos 77, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo D Item no. 245-11010-15
Número de pólos: 176, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo D Item no. 245-11310-15
Número de pólos: 220, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo DE Item no. 245-61010-15
Número de pinos: 200, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo DE Item no. 245-61310-15
Número de pólos: 244, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão

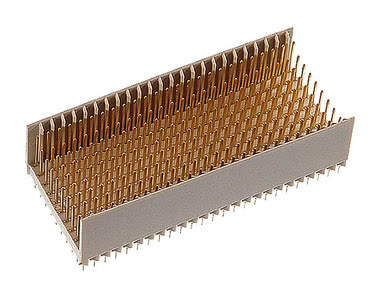

hm2.0 Barra de medição, modelo E Item no. 245-21010-15
Número de pinos: 200, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo E Item no. 245-21310-15
Número de pinos: 250, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo F Item no. 245-31010-15
Número de pólos 88, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de facas, modelo F Item no. 245-31310-15
Número de pólos: 110, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo L Item no. 243-51000
para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência

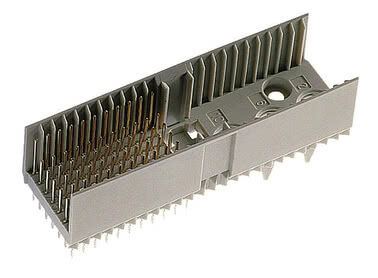

hm2.0 Barra de facas, modelo M Item no. 243-41010-15
Número de pólos: 55, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
hm2.0 Barra de facas, modelo M Item no. 243-41310-15
Número de pólos 77, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
hm2.0 Barra de facas, modelo N Item no. 243-52000
para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
hm2.0 Barra de medição, modelo A15 Item no. 243-13010-15
Número de pólos: 60, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A15 Item no. 243-13020-15
Número de pólos: 60, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A15 Item no. 243-13310-15
Número de pólos 84, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Barra de medição, modelo A Item no. 243-11321-15
Número de pólos: 154, Comprimento da ligação: 3,7 mm, para placas de circuito impresso com espessura > 2,2 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
Acessórios
hm2.0 Conector de codificação com conector de pinos Item no. 244-8011
para ripas de mola hm, Castanho-noz RAL 8011
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8012
para ripas de mola hm, Vermelho morango RAL 3018, Especificação de Telefonia
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8013
para ripas de mola hm, Azul-lila RAL 4005
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8014
para ripas de mola hm, Azul brilhante RAL 5007, 5,0 V cPCI
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8021
para ripas de mola hm, Verde reseda RAL 6011
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8031
para ripas de mola hm, Amarelo cádmio RAL 1021, 3,3 V cPCI
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8032
para ripas de mola hm, Cinza ardósia RAL 7015
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8033
para ripas de mola hm, Azul aço RAL 5011
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8034
para ripas de mola hm, Laranja pastel RAL 2003
Em ângulo reto
hm2.0 Conector de codificação com conector de pinos Item no. 244-8041
para ripas de mola hm, Amarelo ocre RAL 1024
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8011
para regletas de medição HM, Castanho-noz RAL 8011
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8012
para regletas de medição HM, Vermelho morango RAL 3018, Especificação de Telefonia
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8013
para regletas de medição HM, Azul-lila RAL 4005
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8014
para regletas de medição HM, Azul brilhante RAL 5007, 5,0 V cPCI
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8021
para regletas de medição HM, Verde reseda RAL 6011
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8031
para regletas de medição HM, Amarelo cádmio RAL 1021, 3,3 V cPCI
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8032
para regletas de medição HM, Cinza ardósia RAL 7015
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8033
para regletas de medição HM, Azul aço RAL 5011
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8034
para regletas de medição HM, Laranja pastel RAL 2003
Em ângulo reto
hm2.0 Módulo de codificação com régua de facas Item no. 243-8041
para regletas de medição HM, Amarelo ocre RAL 1024
Em ângulo reto
hm2.0 chapa de proteção inferior, modelo A Item no. 244-11600-1
22 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa de proteção inferior, modelo B25 Item no. 244-21600-1
25 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa inferior do defletor, modelo B19 Item no. 244-23600-1
19 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa inferior do defletor, modelo B22 Item no. 244-22600-1
22 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa de proteção inferior, modelo C Item no. 244-31600-1
11 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa de proteção inferior, modelo D Item no. 246-11600-1
22 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa de proteção inferior, modelo E Item no. 246-21600-1
25 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 chapa de proteção inferior, modelo F Item no. 246-31600-1
11 contactos, Comprimento da ligação: 3,4 mm, para placas de circuito impresso com espessura mínima de 1,44 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Tecnologia de encaixe por pressão
hm2.0 Shroud A Item no. 243-5525-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud A Item no. 243-5525-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud A Item no. 243-5525-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud A Item no. 243-5525-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud A Item no. 243-5525-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto

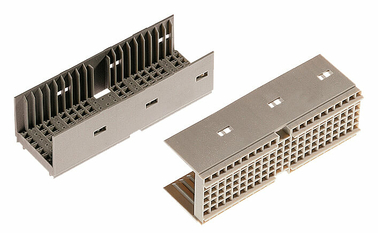

hm2.0 Shroud AB19 Item no. 243-5719-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB19 Item no. 243-5719-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB19 Item no. 243-5719-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB19 Item no. 243-5719-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB19 Item no. 243-5719-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB22 Item no. 243-5722-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB22 Item no. 243-5722-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB22 Item no. 243-5722-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB22 Item no. 243-5722-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB22 Item no. 243-5722-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB25 Item no. 243-5725-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB25 Item no. 243-5725-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB25 Item no. 243-5725-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB25 Item no. 243-5725-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud AB25 Item no. 243-5725-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B25 Item no. 243-5625-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B25 Item no. 243-5625-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B25 Item no. 243-5625-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B25 Item no. 243-5625-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B25 Item no. 243-5625-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B19 Item no. 243-5619-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B19 Item no. 243-5619-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B19 Item no. 243-5619-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B19 Item no. 243-5619-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B19 Item no. 243-5619-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B22 Item no. 243-5622-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B22 Item no. 243-5622-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B22 Item no. 243-5622-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B22 Item no. 243-5622-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud B22 Item no. 243-5622-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud C Item no. 243-5511-1/1
para placas de circuito impresso com espessura de 3,2 a 4,0 mm, x = 4,5 mm, y = 14,95 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud C Item no. 243-5511-2/1
para placas de circuito impresso com espessura de 4,0 a 4,8 mm, x = 3,7 mm, y = 14,15 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud C Item no. 243-5511-3/1
para placas de circuito impresso com espessura > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud C Item no. 243-5511-4/1
para placas de circuito impresso com espessura de 2,4 a 3,2 mm, x = 4,9 mm, y = 15,35 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
hm2.0 Shroud C Item no. 243-5511-5/1
para placas de circuito impresso com espessura < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testado de acordo com a norma IEC 61076-4-101
Em ângulo reto
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
Caraterísticas
Os conectores hm2.0 são utilizados, entre outras aplicações, em CompactPCI. Trata-se de uma norma da PICMG para sistemas de ponta em tecnologia de 19 polegadas com backplane passivo. Graças ao seu design robusto e a velocidades de transmissão de dados até 3,125 Gbit/s, são adequados para requisitos elevados em termos de desempenho, robustez e fiabilidade. O conector hm2.0 é cada vez mais utilizado também em aplicações industriais, uma vez que apresenta um sistema de encaixe robusto e, com um passo de 2 mm, uma elevada densidade de contactos. O conector está disponível com 5 ou 8 filas de sinais e 12 comprimentos de pinos diferentes.
Resumo dos detalhes
Resumo dos detalhes
Fabricamos conectores personalizados e à medida para a sua aplicação.
Solicite agora um conector personalizado
- outros números de pinos
- outras alturas de empilhamento
- Revestimentos alternativos dos contactos
Solicite agora um conector personalizado
A norma IEC 61076-4-101
A série de conectores de passo fixo ept hm2.0 foi desenvolvida e fabricada em conformidade com a norma internacional IEC 61076-4-101. Desta forma, os utilizadores têm garantido um padrão mundial para a ligação de placas de circuito impresso através de conectores de múltiplos pinos. As placas de circuito impresso podem ser facilmente trocadas de um sistema para outro. Parâmetros importantes, como fixação, blindagem e codificação, permanecem compatíveis para além da aplicação. Os
conectores ept hm2.0 são construídos com um passo métrico de 2 mm. Estes conectores podem ser facilmente alinhados uns aos outros, sem interromper o passo de 2 mm nas interfaces. Esta disposição de passo oferece vantagens sobretudo na conceção da placa de circuito impresso, uma vez que não ocorre perda de espaço no interior dos módulos de conectores individuais.
Os módulos A, D, L e M estão equipados com um bloco multifunções. Este acomoda os insertos de codificação previstos pela norma. As guias moldadas por injeção garantem um alinhamento correto das réguas de facas e das réguas de molas entre si, bem como uma proteção contra torção, antes de se estabelecer o contacto. Os insertos de codificação são encaixados ou soltos através de uma ferramenta simples de encaixe e extração.
A ept oferece, para as réguas de facas hm2.0, quatro comprimentos diferentes para o lado de ligação e três comprimentos para o lado de encaixe. Os diferentes comprimentos de ligação são necessários para estabelecer ou desligar primeiro determinados condutores de sinal ou de terra ao encaixar ou retirar módulos. As ligações longas com 11,25 mm são necessárias principalmente para as séries de blindagem z e f.
Para facilitar o alinhamento e evitar a torção dos conectores, os corpos isolantes são dotados de chanfros nas extremidades. Estes chanfros garantem um posicionamento preciso na placa de circuito impresso e proporcionam a fixação necessária entre os módulos.
Para evitar confusões entre placas de circuito impresso, a codificação dos conectores é indispensável num sistema BUS moderno. A possibilidade de codificação já está definida na norma IEC 61076-4-101. Os chamados insertos de codificação podem ser encaixados manualmente no bloco multifunções dos tipos de conectores A, D, L e M. Os diferentes insertos são identificados por cores, sendo assim rapidamente reconhecíveis à vista.
conectores ept hm2.0 são construídos com um passo métrico de 2 mm. Estes conectores podem ser facilmente alinhados uns aos outros, sem interromper o passo de 2 mm nas interfaces. Esta disposição de passo oferece vantagens sobretudo na conceção da placa de circuito impresso, uma vez que não ocorre perda de espaço no interior dos módulos de conectores individuais.
Os módulos A, D, L e M estão equipados com um bloco multifunções. Este acomoda os insertos de codificação previstos pela norma. As guias moldadas por injeção garantem um alinhamento correto das réguas de facas e das réguas de molas entre si, bem como uma proteção contra torção, antes de se estabelecer o contacto. Os insertos de codificação são encaixados ou soltos através de uma ferramenta simples de encaixe e extração.
A ept oferece, para as réguas de facas hm2.0, quatro comprimentos diferentes para o lado de ligação e três comprimentos para o lado de encaixe. Os diferentes comprimentos de ligação são necessários para estabelecer ou desligar primeiro determinados condutores de sinal ou de terra ao encaixar ou retirar módulos. As ligações longas com 11,25 mm são necessárias principalmente para as séries de blindagem z e f.
Para facilitar o alinhamento e evitar a torção dos conectores, os corpos isolantes são dotados de chanfros nas extremidades. Estes chanfros garantem um posicionamento preciso na placa de circuito impresso e proporcionam a fixação necessária entre os módulos.
Para evitar confusões entre placas de circuito impresso, a codificação dos conectores é indispensável num sistema BUS moderno. A possibilidade de codificação já está definida na norma IEC 61076-4-101. Os chamados insertos de codificação podem ser encaixados manualmente no bloco multifunções dos tipos de conectores A, D, L e M. Os diferentes insertos são identificados por cores, sendo assim rapidamente reconhecíveis à vista.
Modularidade do sistema hm2.0
Os módulos ept hm2.0 oferecem várias possibilidades para otimizar densidades de contacto elevadas, especialmente em combinação com ligações coaxiais ou de fibra ótica.
É possível criar ligações de 50 mm de comprimento, utilizando o módulo tipo A, em incrementos de 25 mm até qualquer comprimento total.
Os conectores com um bloco multifuncional (tipos A, M, L) são preferencialmente colocados no início de uma linha de conectores. O módulo tipo B, por outro lado, é colocado apenas entre outros módulos.
Os módulos de 25 mm dos tipos C e N são colocados no final de uma linha de conectores devido à sua proteção contra inversão de polaridade. A ligação correta dos conjuntos é garantida pelos insertos de codificação no bloco multifuncional e pelos módulos do tipo C e N.
É possível criar ligações de 50 mm de comprimento, utilizando o módulo tipo A, em incrementos de 25 mm até qualquer comprimento total.
Os conectores com um bloco multifuncional (tipos A, M, L) são preferencialmente colocados no início de uma linha de conectores. O módulo tipo B, por outro lado, é colocado apenas entre outros módulos.
Os módulos de 25 mm dos tipos C e N são colocados no final de uma linha de conectores devido à sua proteção contra inversão de polaridade. A ligação correta dos conjuntos é garantida pelos insertos de codificação no bloco multifuncional e pelos módulos do tipo C e N.
hm2.0 para aplicações de alta velocidade
Os conectores hm2.0 da ept permitem a implementação de aplicações de alta velocidade. Nas condições a seguir descritas, foram comprovadamente alcançadas taxas de transmissão de dados de até 3,125 Gbit/s.
- Dois pares de conectores hm2.0 da ept
- Duas placas FR4 padrão com espessura de 1,6 mm e comprimento de pista de 115 mm
- Uma placa de base FR4 padrão com espessura de 4,4 mm e comprimento de pista de 400 mm
- Atenção especial a interferências de ligação, efeito de tubo, efeito de pele e perdas dielétricas na conceção da aplicação
Teremos todo o prazer em disponibilizar-lhe mais detalhes, bem como literatura especializada sobre aplicações de alta velocidade com conectores hm2.0. Não hesite em contactar-nos.
FAQ: Perguntas e respostas sobre o hm2.0
Para que velocidades de transmissão de dados são adequados os conectores hm2.0? É possível, com um sistema de placa de base hm2.0, inserir por pressão em ambos os lados no mesmo orifício da placa de circuito impresso?
Para que velocidades de transmissão de dados são adequados os conectores hm2.0?
Os conectores hm2.0 permitem velocidades de transmissão de dados de até 3,125 Gbit/s.
É possível, com um sistema de placa de base hm2.0, inserir por pressão em ambos os lados no mesmo orifício da placa de circuito impresso?
Não, infelizmente isso não é possível. No entanto, encontrámos outra solução para este caso. As placas de conexão retas também estão disponíveis com pinos longos. Isto significa que, após o processo de encaixe, é ainda encaixada uma cobertura na parte traseira da placa de base. Desta forma, também é possível encaixar as chamadas «placas de transição traseiras» a partir da parte traseira.
