Float27 — A nossa solução na área do «flutuante»
Principais características
- passo de 1,27 mm; distância entre placas de circuito impresso (distância entre placas) de
- 26,1 mm a 30,7 mm; compensação de tolerância (compensação de tolerâncias) de
- ± 0,8 mm nas direções X e Y
- ; sobreposição de contacto (percurso de contacto) de até 2,4 mm na direção Z
Vantagens
- Elevada resistência à vibração e ao choque
- Alívio da tensão na zona de acoplamento e no ponto junta soldada
- Baixas forças
- de deslocamento

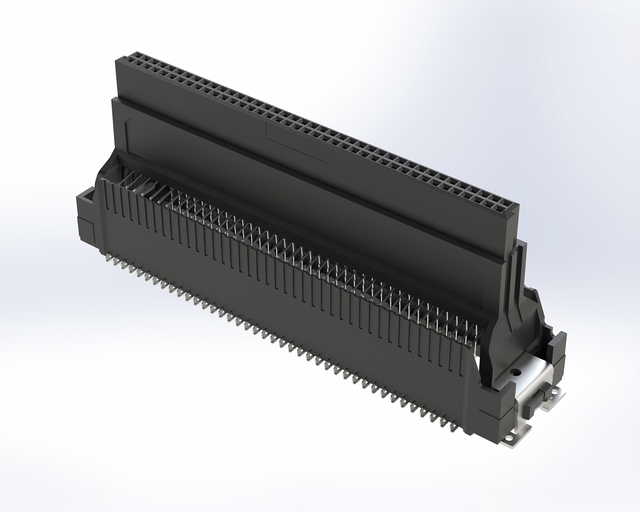

Float27: Visão geral
conector fêmea, reta
conector macho, reta
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
Destaques do conector flutuante SMT Float27
- compensação de tolerâncias de ± 0,8 mm
- nas direções
- X e Y durante o processo
- de encaixe, bem como no estado encaixado
Características técnicas do conector Float27
Resumo dos detalhes
para a ligação correta de «Messer- und conector fêmea»
para compensar o desvio central e o desalinhamento angular durante a ligação
ligação robusta à placa de circuito impresso
acabamento ideal graças ao posicionamento preciso
Soldadura fiável durante o processamento
elevada estabilidade e resistência do ponto de soljunta soldada
Resumo dos detalhes
para uma ligação segura e fiável
Contacto fiável através do fecho do contacto numa superfície laminada e lisa
Elevada fiabilidade graças a uma elevada «compensação de tolerâncias»
para a compensação de tolerâncias elevadas
Float27 – conector para circuito impresso
Os nossos conectores SMT Float27 para placas de circuito impresso (conector para circuito impresso), com passo de 1,27 mm e função flutuante, fazem exatamente isso e muito mais: graças à sua elevada compensação de compensação de tolerâncias, de até ± 0,8 mm, são ideais para uma grande variedade de aplicações que apresentam cargas de choque e vibração extremamente elevadas, que têm de colmatar grandes distâncias entre placas de circuito impresso e que, além disso, são processadas de forma automatizada. Através da combinação da barra de mola Float27 (conector fêmea) com os diversos tipos de conectores machos One27 (Messerleisten), bem como de uma ampla área de encaixe, é possível cobrir praticamente qualquer distância entre placas de circuito impresso (distância entre placas) de 26,1 a 30,7 mm. Garantimos uma processabilidade ideal dos conectores SMT-conector para circuito impresso através de uma tolerância de coplanaridade de apenas 0,1 mm. Além disso, a máxima robustez é possibilitada pelo contacto de mola de duas hastes (contacto fêmea).
Experimente você mesmo os conector Float27 e encomende já as suas amostras gratuitas!"
Dominik Dotzer, gestor de produto da ept GmbH
FAQ: Perguntas e respostas sobre os conectores SMT-Leiterplattensteckverbindern para placas de circuito impresso Float27
Como podem ser processados os SMT-conector para placas de circuito impresso da Float27?
O sistema de conectores Float27 é processado através da tecnologia de montagem em superfície (SMT) e, por isso, soldado diretamente nas placas de circuito impresso. Os pino de posicionamento na parte inferior dos conectores Float27 garantem um posicionamento exato na placa de circuito impresso. A ept garante ainda uma coplanaridade dos contactos de, no máximo, 0,1 mm, para assegurar uma soldadura segura durante o processamento.
De que formas é que as placas de circuito impresso podem ser ligadas entre si com os SMT-Steckverbinders Float27?
Através da combinação com os diferentes conectores machos da família One27-família de conectores, é possível realizar ligações entre placas de circuito impresso em disposições paralelas e em ângulo reto.
Que espaçamentos entre placas de circuito impresso podem ser obtidos com os conectores Float27?
Com os conectores para circuitos impressos Float27, é possível obter uma distância mínima entre circuitos impressos (distância entre placas) de 26,1 mm e uma distância máxima de 30,70 mm. Isto é possibilitado, por um lado, pela elevada área de sobreposição de 2,4 mm. As fileiras de pinos (Messer-leiste) e as fileiras de molas (conector fêmea) podem, assim, ser afastadas até 1,5 mm, continuando a garantir um contacto ótimo e fiável.
Por que razão o contacto entre a lâmina e conector fêmea, nos conectores Float27, é particularmente fiável?
Nos conectores Float27, o contacto é estabelecido através de um contacto fêmea (contacto fêmea) de duas hastes, que envolve o pino de contacto (pino) da régua de facas (conector macho). Além disso, o contacto é estabelecido através da superfície lisa e laminada do contacto fêmea. Assim, fica excluído o desgaste da superfície de contacto e a formação de limalhas ao encaixar os conectores Float27.
Em que aplicações são utilizados os conectores para placas de circuito impresso Float27 (conector para circuito impresso)?
Os conectores Float27 (conector) são adequados para todas as aplicações sujeitas a elevadas cargas de choque e vibração. A compensação de compensação de tolerâncias, através do meandro, alivia a área de soldadura, reduz a tensão no ponto de soldadura (junta soldada) e garante forças de deslocamento reduzidas. Os conectores Float27 conector também são adequados para um processo de montagem automatizado ou quando é necessário soldar vários conectores numa placa de circuito impresso. As tolerâncias de fabrico são compensadas pela função «flutuante» até ± 0,8 mm.
Que tolerâncias compensam os conectores para placas de circuito impresso (conector para circuito impresso) da Float27?
Os conectores Float27 (conector) permitem uma elevada compensação de compensação de tolerâncias. Assim, ao encaixar as fileiras de pinos e as fileiras de mola (conector fêmea), bem como quando estão encaixadas, é permitida uma tolerância de deslocamento de ± 0,8 mm nos eixos longitudinal e transversal. Além disso, uma sobreposição de contacto (percurso de contacto) de até 2,4 mm proporciona esta elevada compensação de compensação de tolerâncias também na direção Z.
É possível efetuar o controlo da soldadura dos SMT conector Float27 na placa de circuito impresso através de inspeção ótica automática (AOI)?
Sim, o design dos contactos dos conectores Float27 foi concebido para uma inspeção ótica automática após a soldadura. Os contactos dos conectores para placas de circuito impresso Float27 (conector para circuito impresso) estão dispostos de forma deslocada, de modo a que a inspeção ótica automática possa ser realizada a partir de um dos lados.
Os conector para placas de circuito impresso da ept estão em conformidade com a diretiva RoHS?
A RoHS (Restriction of the use of certain Hazardous Substances) é a diretiva relativa à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos.
Confirmamos que os conector Float27 da ept estão em conformidade com a diretiva RoHS 2011/65/UE, conforme a certificação RoHS. Encontrará mais informações em RoHS & REACH.
