MicroTCA – Conectores de alimentação
O MicroTCA® baseia-se na abordagem de encaixar módulos AdvancedMC™ diretamente na placa de base. O objetivo é construir sistemas mais pequenos e flexíveis, independentes de placas de suporte e do AdvancedTCA®. O MicroTCA® destina-se a aplicações que não requerem um poder de computação tão elevado, mas nas quais o espaço reduzido e os custos baixos são prioritários. Desta forma, surgem novas áreas de aplicação nos segmentos de gama média e baixa, por exemplo, no processamento de imagens, na tecnologia médica ou na tecnologia de automação.
Caraterísticas
- cumpre os requisitos da PICMG
Aplicações
- Aplicações de alta potência
- Processamento de imagens
- Tecnologia médica
- Tecnologia de automação
MicroTCA: Visão geral
Filtros
Potência

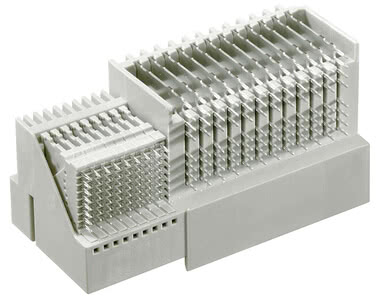

Saída do módulo de potência MTCA Item no. 501-50096-183
Número de pinos: 72 de sinal, 24 de alimentação, Técnica de ligação: encaixe por pressão, está em conformidade com os requisitos da PICMG
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
Robusto

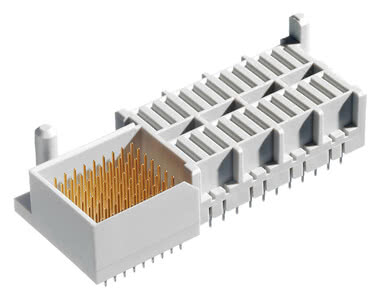

Placa traseira de alimentação MTCA Item no. 502-50096-183
Número de pinos: 72 de sinal, 24 de alimentação, Técnica de ligação: encaixe por pressão, está em conformidade com os requisitos da PICMG
Em ângulo reto
Tecnologia de encaixe por pressão
Potência
Robusto
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
Caraterísticas

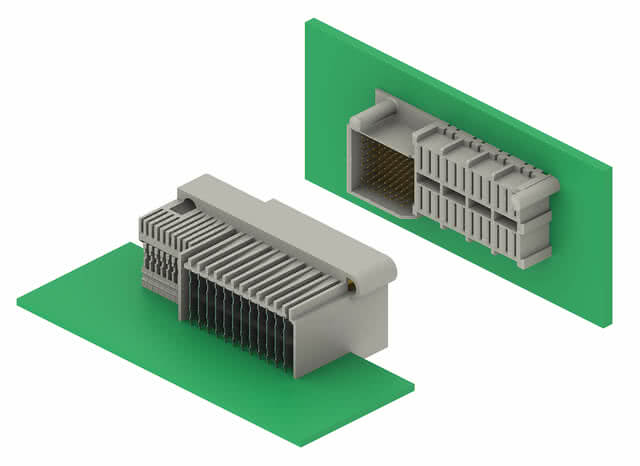

Os conectores para MicroTCA e AdvancedTCA com tecnologia de encaixe a pressão permitem uma elevada taxa de transmissão de dados. O encaixe a pressão é realizado sem problemas através da tecnologia de encaixe a pressão com placas planas. Enquanto no sistema ATCA o conector AMC angular fica na placa secundária, no sistema µTCA é utilizado um conector reto, que se encontra diretamente na placa de base.
Resumo dos detalhes
AdvancedTCA® e MicroTCA® - Especificações da PICMG
AdvancedTCA® e MicroTCA® são especificações desenvolvidas pela PICMG® com o objetivo de proporcionar soluções de hardware normalizadas que respondam ao crescente tráfego de dados e às novas soluções de comunicação.
O AdvancedTCA® destina-se principalmente à infraestrutura de sistemas de telecomunicações com requisitos de disponibilidade extremamente elevados. Com o AdvancedTCA®, torna-se possível construir sistemas modulares com componentes de diferentes fabricantes. Esta tecnologia oferece, assim, a possibilidade de desenvolver equipamentos flexíveis e económicos mais rapidamente do que era possível com os sistemas proprietários utilizados até agora.
Em termos de conceito, o AdvancedTCA® é uma arquitetura escalável e potente, que se destaca pela elevada densidade funcional, disponibilidade e garantia de futuro, e na qual podem ser implementadas muitas aplicações orientadas para o futuro. Taxas de dados escaláveis de vários Tbit/s, suporte a múltiplos protocolos, a integrabilidade de novos serviços, a convergência de redes de acesso, de núcleo e óticas fazem parte disso, assim como a integração de funções de centros de dados. Interfaces para Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express e RapidIO atestam a elevada flexibilidade da arquitetura AdvancedTCA®. Outro elemento central dos sistemas é a elevada disponibilidade de 99,999%.
Para tornar o sistema AdvancedTCA® descrito ainda mais económico, a PICMG® desenvolveu a norma AdvancedMC™ (Advanced Mezzanine Card). Os módulos AdvancedMC™ são pequenas placas que são encaixadas em paralelo numa «placa transportadora» (uma placa transportadora na forma de uma placa filha AdvancedTCA®) como aplicação mezzanine. A placa de suporte inclui apenas funções de gestão, mas a aplicação propriamente dita é implementada através dos módulos AdvancedMC™.
O MicroTCA® baseia-se agora na abordagem de encaixar os módulos AdvancedMC™ diretamente no backplane. O objetivo é construir sistemas mais pequenos e flexíveis, independentes de placas de suporte e do AdvancedTCA®. O MicroTCA® destina-se a aplicações que não requerem um poder de cálculo tão elevado, mas nas quais o espaço reduzido e os custos baixos são prioritários. Desta forma, surgem novas áreas de aplicação nos segmentos de gama média e baixa, por exemplo, no processamento de imagens, na tecnologia médica ou na tecnologia de automação.
Em termos de conceito, o AdvancedTCA® é uma arquitetura escalável e potente, que se destaca pela elevada densidade funcional, disponibilidade e garantia de futuro, e na qual podem ser implementadas muitas aplicações orientadas para o futuro. Taxas de dados escaláveis de vários Tbit/s, suporte a múltiplos protocolos, a integrabilidade de novos serviços, a convergência de redes de acesso, de núcleo e óticas fazem parte disso, assim como a integração de funções de centros de dados. Interfaces para Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express e RapidIO atestam a elevada flexibilidade da arquitetura AdvancedTCA®. Outro elemento central dos sistemas é a elevada disponibilidade de 99,999%.
Para tornar o sistema AdvancedTCA® descrito ainda mais económico, a PICMG® desenvolveu a norma AdvancedMC™ (Advanced Mezzanine Card). Os módulos AdvancedMC™ são pequenas placas que são encaixadas em paralelo numa «placa transportadora» (uma placa transportadora na forma de uma placa filha AdvancedTCA®) como aplicação mezzanine. A placa de suporte inclui apenas funções de gestão, mas a aplicação propriamente dita é implementada através dos módulos AdvancedMC™.
O MicroTCA® baseia-se agora na abordagem de encaixar os módulos AdvancedMC™ diretamente no backplane. O objetivo é construir sistemas mais pequenos e flexíveis, independentes de placas de suporte e do AdvancedTCA®. O MicroTCA® destina-se a aplicações que não requerem um poder de cálculo tão elevado, mas nas quais o espaço reduzido e os custos baixos são prioritários. Desta forma, surgem novas áreas de aplicação nos segmentos de gama média e baixa, por exemplo, no processamento de imagens, na tecnologia médica ou na tecnologia de automação.
Perspetiva do programador
«Para aplicações MicroTCA®, a ept disponibiliza conectores de alimentação em conformidade com a especificação PICMG®. Os conectores da ept cumprem os mais elevados padrões de qualidade, o que permite aumentar significativamente a fiabilidade dos sistemas MicroTCA®, e estão em conformidade com os requisitos da PICMG.»
FAQ: Perguntas e respostas sobre MicroTCA
Que intensidades de corrente podem ser transmitidas através do conector do módulo de alimentação? Os conectores MicroTCA® da ept são compatíveis com outros conectores disponíveis no mercado?
Que intensidades de corrente podem ser transmitidas através do conector do módulo de alimentação?
O conector do módulo de alimentação transmite até 12 amperes.
Os conectores MicroTCA® da ept são compatíveis com outros conectores disponíveis no mercado?
A ept garante total compatibilidade cruzada com todos os conectores MicroTCA® disponíveis no mercado que estejam em conformidade com a especificação PICMG ATCA 3.0 R2.0.
