Conectores para placas de circuito impresso flexilink
O flexilinkjumper é um conector para placas de circuito impresso de utilização flexível e não encaixável, que se destaca pelo seu design compacto e pela elevada capacidade de condução de corrente de 11 amperes por pino.
Tal como no flexilinkjumper, o flexilinkb-t-b garante uma ligação segura em caso de cargas mecânicas, como choques e vibrações, graças à técnica de encaixe por pressão.
Filtros
placa a placa

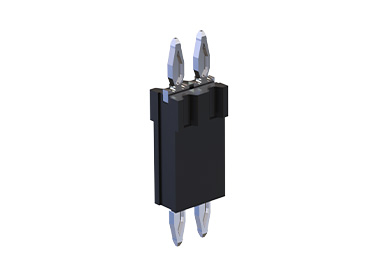

flexilink b-t-b, altura de 5 mm Item no. 990-52XNN050-110
5 mm de altura, para um processo de inserção em duas etapas, 1 a 3 fileiras de contactos, Poupança de espaço e custos, substitui os espaçadores, Código do artigo: X = número de fileiras, NN = número de pólos / fileira, Para quaisquer questões, contacte o nosso departamento de vendas.
Paralelo
Tecnologia de encaixe por pressão
Potência
Robusto
flexilink b-t-b, altura de 10 mm Item no. 990-52XNN100-110
10 mm de altura, para um processo de inserção em duas etapas, 1 a 3 fileiras de contactos, Poupança de espaço e custos, substitui os espaçadores, Código do artigo: X = número de fileiras, NN = número de pólos / fileira, Para quaisquer questões, contacte o nosso departamento de vendas.
Paralelo
Tecnologia de encaixe por pressão
Potência
Robusto
flexilink b-t-b, altura de 15 mm Item no. 990-52XNN150-110
15 mm de altura, para um processo de inserção em duas etapas, 1 a 3 fileiras de contactos, Poupança de espaço e custos, substitui os espaçadores, Código do artigo: X = número de fileiras, NN = número de pólos / fileira, Para quaisquer questões, contacte o nosso departamento de vendas.
Paralelo
Tecnologia de encaixe por pressão
Potência
Robusto

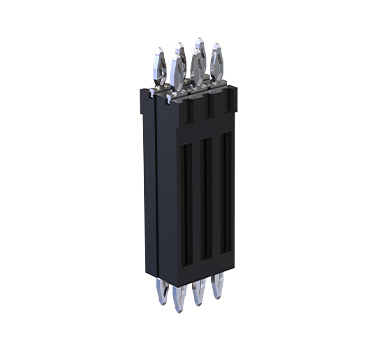

flexilink b-t-b, altura de 20 mm Item no. 990-52XNN200-110
20 mm de altura, para um processo de inserção em duas etapas, 1 a 3 fileiras de contactos, Poupança de espaço e custos, substitui os espaçadores, Código do artigo: X = número de fileiras, NN = número de pólos / fileira, Para quaisquer questões, contacte o nosso departamento de vendas.
Paralelo
Tecnologia de encaixe por pressão
Potência
Robusto

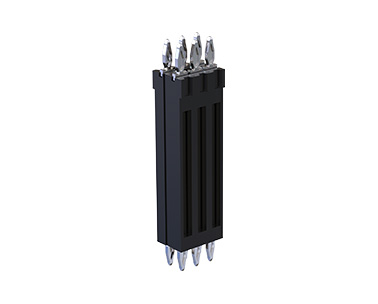

flexilink b-t-b, altura de 25 mm Item no. 990-52XNN250-110
25 mm de altura, para um processo de inserção em duas etapas, 1 a 3 fileiras de contactos, Poupança de espaço e custos, substitui os espaçadores, Código do artigo: X = número de fileiras, NN = número de pólos / fileira, Para quaisquer questões, contacte o nosso departamento de vendas.
Paralelo
Tecnologia de encaixe por pressão
Potência
Robusto
jumpers

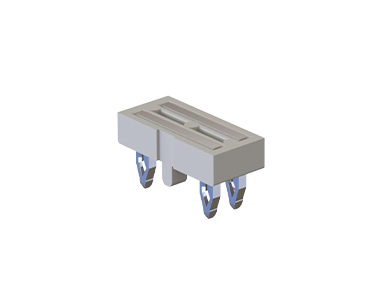

Jumper Flexilink, 2 contactos Item no. 991-500200-11
2 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

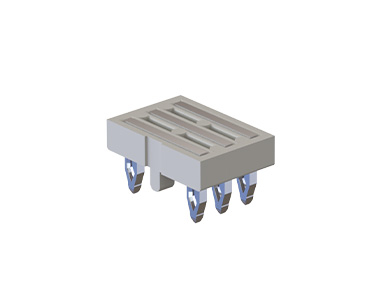

Jumper Flexilink, 3 contactos Item no. 991-500300-11
3 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

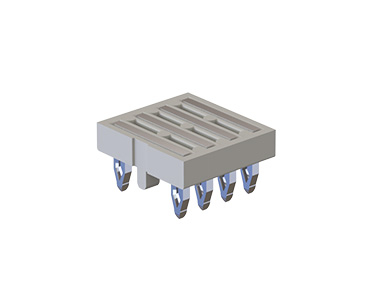

Jumper flexilink, 4 contactos Item no. 991-500400-11
4 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

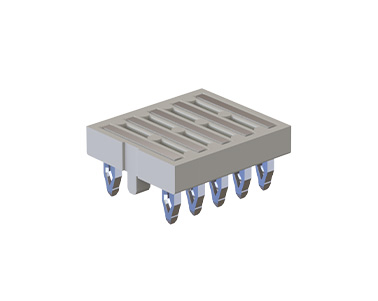

Jumper Flexilink, 5 contactos Item no. 991-500500-11
5 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

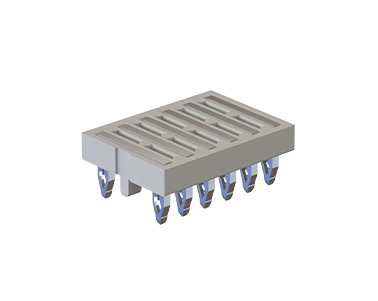

Jumper Flexilink, 6 contactos Item no. 991-500600-11
6 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

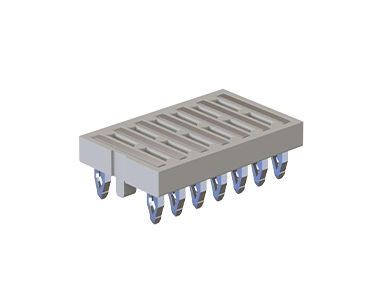

Jumper flexilink, 7 contactos Item no. 991-500700-11
7 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

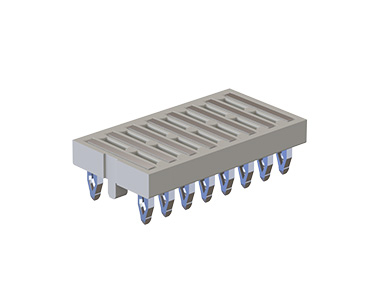

Jumper Flexilink, 8 contactos Item no. 991-500800-11
8 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

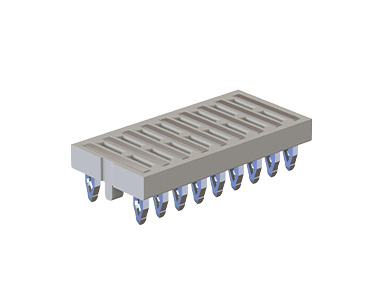

Jumper Flexilink, 9 contactos Item no. 991-500900-11
9 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

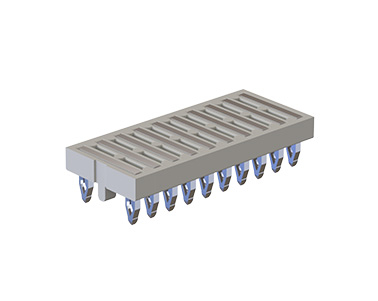

Jumper Flexilink, 10 contactos Item no. 991-501000-11
10 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

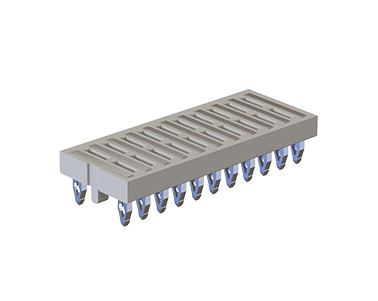

Jumper Flexilink, 11 contactos Item no. 991-501100-11
11 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

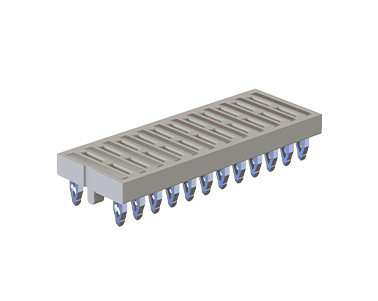

Jumper Flexilink, 12 contactos Item no. 991-501200-11
12 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

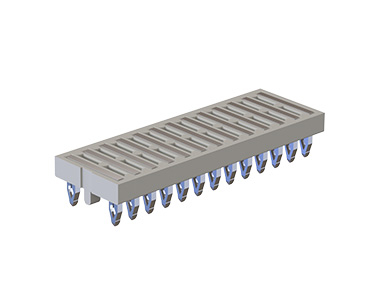

Jumper Flexilink, 13 contactos Item no. 991-501300-11
13 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência
Jumper Flexilink, 14 contactos Item no. 991-501400-11
14 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência

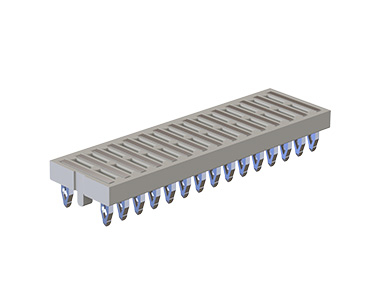

Jumper Flexilink, 15 contactos Item no. 991-501500-11
15 contactos, 11 A Capacidade de condução de corrente, ocupação de espaço reduzida, fácil instalação sem soldadura, montagem variável em passo de 2 ou 4 mm
Horizontal
Tecnologia de encaixe por pressão
Potência
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
flexilink: Visão geral
Conectores para placas de circuito impresso com tecnologia de encaixe por pressão
O nosso conector robusto flexilink, com tecnologia de encaixe por pressão, é perfeito para uma ligação resistente em aplicações com correntes de comutação elevadas.
O flexilink está disponível em duas versões: - flexilinkjumper para ligações
horizontais entre
placas de circuito impresso - flexilinkb-t-b para ligações paralelas entre placas de circuito impresso
O flexilink está disponível em duas versões: - flexilinkjumper para ligações
horizontais entre
placas de circuito impresso - flexilinkb-t-b para ligações paralelas entre placas de circuito impresso
Conector flexilink para ligações horizontais entre placas de circuito impresso:
destaca-se pelo seu design compacto, aliando-se a uma elevada capacidade de condução de corrente. A distância entre placas de 1 milímetro e uma ocupação de espaço de apenas 3,8 milímetros na placa de circuito impresso permitem uma utilização máxima do espaço e uma ampla variedade de aplicações do conector, por exemplo, para a ligação em cadeia de placas de circuito impresso com LEDs. A altura do conector de placas de circuito impresso é de apenas 2 milímetros.
destaca-se pelo seu design compacto, aliando-se a uma elevada capacidade de condução de corrente. A distância entre placas de 1 milímetro e uma ocupação de espaço de apenas 3,8 milímetros na placa de circuito impresso permitem uma utilização máxima do espaço e uma ampla variedade de aplicações do conector, por exemplo, para a ligação em cadeia de placas de circuito impresso com LEDs. A altura do conector de placas de circuito impresso é de apenas 2 milímetros.

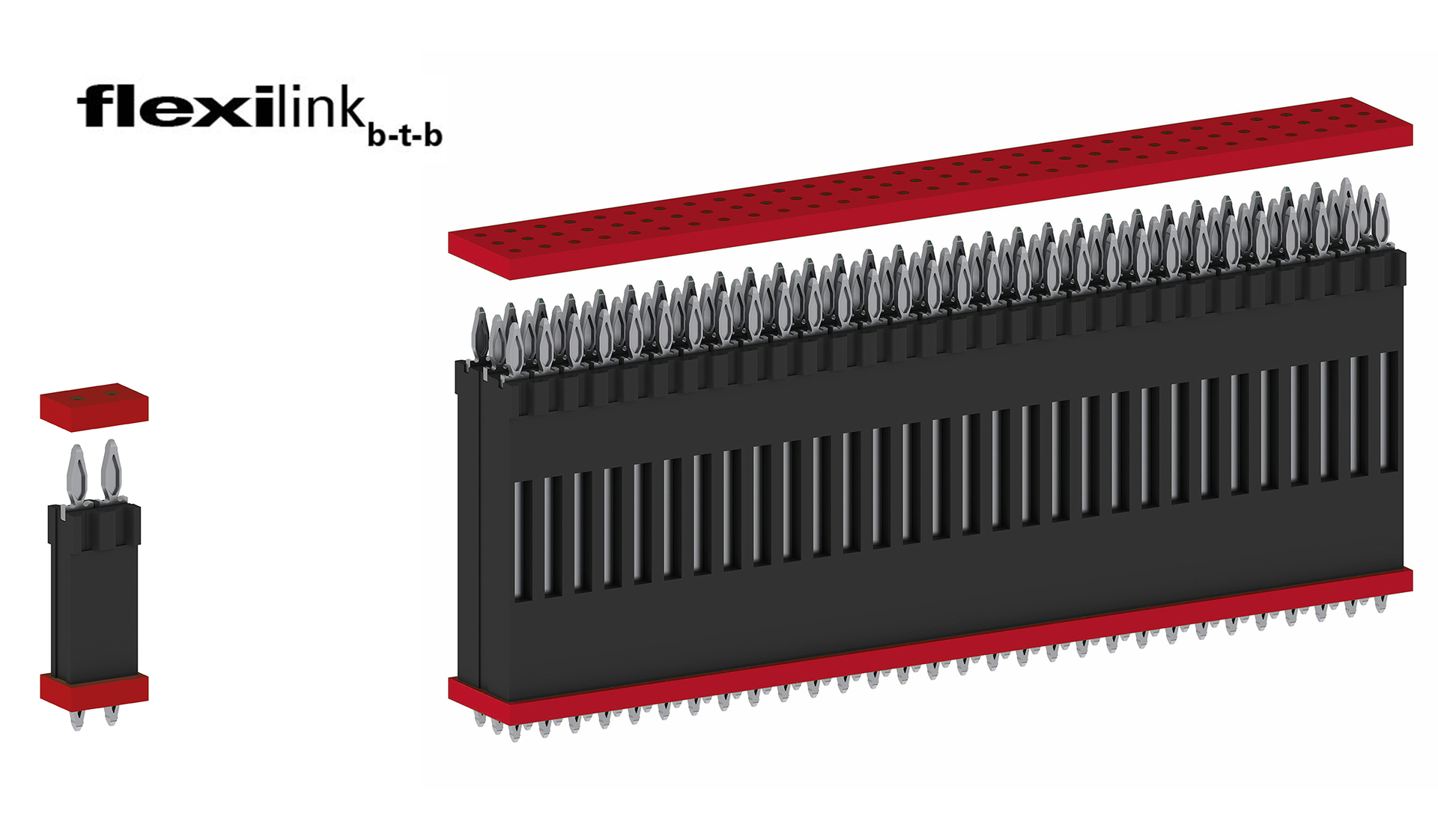

flexilinkb-t-b para ligações paralelas de placas de circuito impresso:
O conector flexilinkb-t-b com passo de 2,54 mm garante-lhe uma ligação de alta qualidade entre placas de circuito impresso através da técnica de encaixe por pressão. O conector de duas faces é A solução para correntes de comutação elevadas, uma vez que nenhuma transição de contacto limita a capacidade de condução de corrente.
A vantagem clara: com apenas um componente, é estabelecida uma ligação tanto mecânica como elétrica. Os espaçadores são desnecessários – por isso, poupa não só espaço na placa de circuito impresso, mas também custos.
O flexilinkb-t-b adapta-se às suas necessidades: pode escolher o flexilinkb-t-b para distâncias entre placas de circuito impresso de 5 a 25 milímetros, bem como combinar diferentes fileiras e números de pólos.
O conector flexilinkb-t-b com passo de 2,54 mm garante-lhe uma ligação de alta qualidade entre placas de circuito impresso através da técnica de encaixe por pressão. O conector de duas faces é A solução para correntes de comutação elevadas, uma vez que nenhuma transição de contacto limita a capacidade de condução de corrente.
A vantagem clara: com apenas um componente, é estabelecida uma ligação tanto mecânica como elétrica. Os espaçadores são desnecessários – por isso, poupa não só espaço na placa de circuito impresso, mas também custos.
O flexilinkb-t-b adapta-se às suas necessidades: pode escolher o flexilinkb-t-b para distâncias entre placas de circuito impresso de 5 a 25 milímetros, bem como combinar diferentes fileiras e números de pólos.
Fabricamos conectores personalizados e à medida para a sua aplicação.
Solicite agora um conector personalizado
- outros números de pinos
- outras alturas de empilhamento
- Revestimentos alternativos dos contactos
Solicite agora um conector personalizado

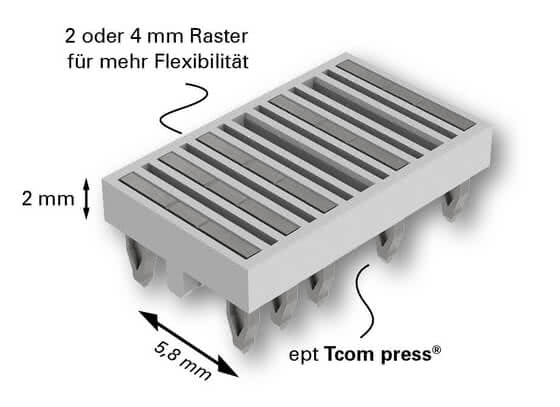

Características do conector para placas de circuito impresso flexilink jumper
O flexilinkjumper é um conector para placas de circuito impresso de utilização flexível e não encaixável, que se destaca pelo seu design compacto e, ao mesmo tempo, pela elevada capacidade de condução de corrente de 11 amperes por pino. Possui um passo variável de 2 ou 4 milímetros e oferece 2 a 15 pontes de contacto. Isto permite espaçamentos entre placas de circuito impresso totalmente de acordo com as suas necessidades. Assim, é particularmente adequado para aplicações como faixas de LED na eletrónica de edifícios, automação e automóvel. Resiste de forma excelente a fortes cargas mecânicas, como choques e vibrações. Não é necessário um processo de soldadura complexo – o flexilinkjumper garante, através da técnica de encaixe por pressão, uma ligação simples de duas ou mais placas de circuito impresso.
Características do jumper flexilink
- Malha variável de 2 a 4 milímetros
- 2 a 15 pontes de contacto Capacidade
- de corrente até 11 A por pino Poupança de
- espaço e custos, substitui os espaçadores –
- apenas um componente para a ligação
- Suporta elevadas cargas mecânicas, choques e vibrações
- Eliminação do processo de soldadura através da inserção por pressão Possibilidade
- de espaçamento individual das placas de
- circuito impresso Zona de inserção por pressão Tcom press®
Aplicações
- LED na engenharia de edifícios, automação e automóvel; tecnologia
- de acionamento; tecnologia
- de sensores
Características do conector para placas de circuito impresso flexilink b-t-b
Tal como no flexilinkjumper, o flexilinkb-t-b garante uma ligação segura em condições de carga mecânica, como choques e vibrações, graças à tecnologia de encaixe por pressão. O flexilinkb-t-b pode ser adaptado de forma flexível à sua aplicação: configure o seu flexilinkb-t-b em termos de altura, número de filas e contactos. São possíveis uma a três filas de contactos, dois a noventa pinos e distâncias entre placas de circuito impresso entre 5 e 25 milímetros. Cada pino tem uma capacidade de corrente de até 11 amperes. Assim, o flexilinkb-t-b é particularmente adequado para aplicações de alta corrente e atinge o seu máximo desempenho em aplicações comuns com placas de circuito impresso de cobre espesso.
Funcionalidades B2B
- Capacidade de corrente até 11 A por pino

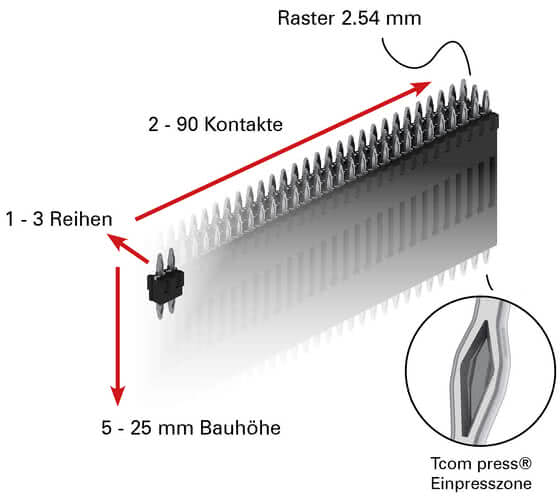

- 2 a 90 contactos Altura de
- montagem de 5
- a 25 milímetros 1 a 3 filas Poupança de
- espaço e custos, substitui os espaçadores
- Apenas é necessário um componente para
- a ligação Elevada resistência mecânica a choques e vibrações
- Não é necessário processo de soldadura - Técnica de inserção por pressão
- Zona de inserção Tcom press®
Aplicações
Máquinas-ferramenta, Tecnologia
agrícola
, Automóvel,
Intralogística, Tecnologia
de elevação e gruas, Tecnologia
de acionamento
agrícola
, Automóvel,
Intralogística, Tecnologia
de elevação e gruas, Tecnologia
de acionamento
FAQ: Perguntas e respostas sobre os conectores para placas de circuito impresso flexilink
É possível encaixar o Flexilink numa base de cobre mais espessa? Por que razão existe uma quantidade mínima de compra no flexilink?
É possível encaixar o Flexilink numa base de cobre mais espessa?
Sim, o flexilink pode ser facilmente inserido por pressão em placas de circuito impresso de cobre espesso.
Por que razão existe uma quantidade mínima de compra no flexilink?
As quantidades mínimas de encomenda devem-se ao elevado trabalho de consultoria, à complexa tecnologia das máquinas e aos elevados custos de configuração da prensa.
Testemunhos
Respeitamos o desejo de discrição dos nossos clientes e, por isso, não indicamos as fontes a seguir. No entanto
, garantimos sem reservas a autenticidade destas declarações.
, garantimos sem reservas a autenticidade destas declarações.
Com a ajuda do flexilinks da ept, conseguimos resolver os nossos problemas de espaço e lançar o nosso novo produto no mercado dentro do prazo previsto.
Graças à zona de inserção estanque ao gás da ept, pudemos utilizar o flexilink para garantir que não ocorressem interrupções de contacto, mesmo em conjuntos encapsulados.
Com o Flexilink, conseguimos obter exatamente os espaçamentos entre as placas de circuito impresso de que precisamos.
Nos nossos testes sob condições extremas de choque e vibração, obtivemos os melhores resultados com o Flexilink: não se verificou qualquer interrupção de contacto nos pontos de ligação entre os pinos do Flexilink e os orifícios de passagem da placa de circuito impresso!
Com o Flexilink, precisamos apenas de um componente, em vez de dois, para ligar placas de circuito impresso de forma fiável.
