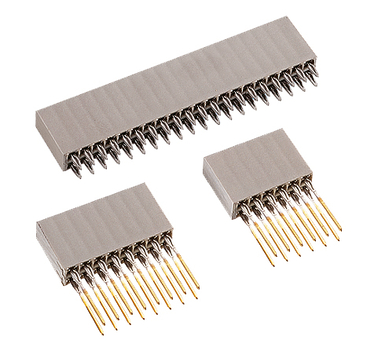

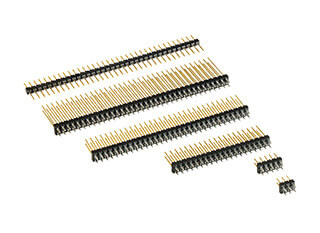

Barra de pinos e tomadas VarPol
As faixas de pinos e molas VarPol da ept oferecem uma grande variedade de possibilidades para ligar placas de circuito impresso entre si. De 1 ou 2 filas, número variável de contactos, diferentes comprimentos de ligação, retas ou em ângulo — a escolha é sua! Além disso, as regletas podem ser encadeadas entre si sem interrupção.
A comprovada zona de encaixe Tcom press® oferece-lhe ainda a possibilidade de eliminar o processo de soldadura, aumentando significativamente a segurança dos contactos.
A comprovada zona de encaixe Tcom press® oferece-lhe ainda a possibilidade de eliminar o processo de soldadura, aumentando significativamente a segurança dos contactos.
Caraterísticas
- Ampla variedade de comprimentos de contacto ou de ligação
- ; escolha de classes de qualidade: 50 e 250 ciclos
- de encaixe; registos encadeáveis;
- montagem simples e económica
- ; zona de encaixe na mola Tcom press®
- VarPol, também disponível em versão para soldadura;
- em ângulo e reto, de 1 e 2 filas
Aplicações
- Distância entre placas de 11,45 mm a 35,45 mm;
- eliminação do processo de soldadura através da montagem por pressão
VarPol: Visão geral
Filtros

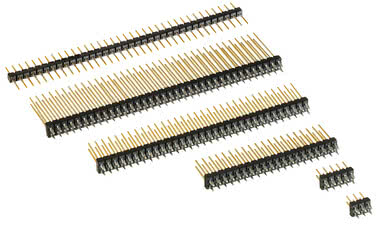

Barra de pinos reta
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn006-b1
Comprimento do lado de encaixe (Y) = 16,6 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn009-b1
Comprimento do lado de encaixe (Y) = 6,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn010-b1
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn011-b1
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn012-b1
Comprimento do lado de encaixe (Y) = 10,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn013-b1
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn018-b1
Comprimento do lado de encaixe (Y) = 17,5 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn019-b1
Comprimento do lado de encaixe (Y) = 25,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn020-ba
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn021-ba
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn022-ba
Comprimento do lado de encaixe (Y) = 10,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn023-ba
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn026-b1
Comprimento do lado de encaixe (Y) = 15,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn029-ba
Comprimento do lado de encaixe (Y) = 25,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn039-ba
Comprimento do lado de encaixe (Y) = 6,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn050-ba
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn051-ba
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta, de 1 fila Item no. 971-nn053-ba
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn006-b1
Comprimento do lado de encaixe (Y) = 16,6 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn009-b1
Comprimento do lado de encaixe (Y) = 6,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn010-b1
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn011-b1
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn012-b1
Comprimento do lado de encaixe (Y) = 10,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn013-b1
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn018-b1
Comprimento do lado de encaixe (Y) = 17,5 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn019-b1
Comprimento do lado de encaixe (Y) = 25,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn020-ba
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn021-ba
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn022-ba
Comprimento do lado de encaixe (Y) = 10,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn023-ba
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn026-b1
Comprimento do lado de encaixe (Y) = 15,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn029-ba
Comprimento do lado de encaixe (Y) = 25,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn039-ba
Comprimento do lado de encaixe (Y) = 6,7 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn050-ba
Comprimento do lado de encaixe (Y) = 5,2 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn051-ba
Comprimento do lado de encaixe (Y) = 8,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn053-ba
Comprimento do lado de encaixe (Y) = 13,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 11 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, O «b» no número de artigo define o nível de qualidade do lado do conector; o «a» define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn090-9a
Comprimento do lado de encaixe (Y) = 0,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 6,5 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, a define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
Barra de pinos VarPol reta de 2 filas Item no. 972-nn091-9a
Comprimento do lado de encaixe (Y) = 0,0 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 9 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas, a define o nível de qualidade do lado da ligação
Paralelo
Tecnologia de encaixe por pressão
ripas
Barra de molas VarPol de 2 fileiras Item no. 962-40nn2-12
Nível de qualidade 3, Técnica de soldadura, Comprimento da ligação: 12,2 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 2 fileiras Item no. 962-40nn6-12
Nível de qualidade 2, Técnica de soldadura, Comprimento da ligação: 12,2 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 1 fila Item no. 961-40nn2-03
Nível de qualidade 3, Técnica de soldadura, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 1 fila Item no. 961-40nn2-12
Nível de qualidade 3, Técnica de soldadura, Comprimento da ligação: 12,2 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 1 fila Item no. 961-40nn6-03
Nível de qualidade 2, Técnica de soldadura, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 1 fila Item no. 961-40nn6-12
Nível de qualidade 2, Técnica de soldadura, Comprimento da ligação: 12,2 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 1 fila Item no. 961-60nn2-03
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn2-07
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 8,05 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn2-12
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 12,2 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn2-17
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 17 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn6-03
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn6-07
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 8,05 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn6-12
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 12,2 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 1 fila Item no. 961-60nn6-17
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 17 mm, Número de pólos: 2 - 36 (o número de pólos por fila corresponde a «nn» no número de referência), De uma fila
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-40nn2-03
Nível de qualidade 3, Técnica de soldadura, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 2 fileiras Item no. 962-40nn6-03
Nível de qualidade 2, Técnica de soldadura, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Revestimento soldado através de orifícios
Barra de molas VarPol de 2 fileiras Item no. 962-60nn2-03
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn2-07
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 8,05 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn2-12
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 12,2 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn2-17
Nível de qualidade 3, Tecnologia de encaixe por pressão, Comprimento da ligação: 17 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn6-03
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn6-07
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 8,05 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn6-12
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 12,2 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de molas VarPol de 2 fileiras Item no. 962-60nn6-17
Nível de qualidade 2, Tecnologia de encaixe por pressão, Comprimento da ligação: 17 mm, Número de pólos 2 - 108 (o número de pólos/série corresponde a nn no número de artigo), 2 filas
Paralelo
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos a 90°
Barra de pinos VarPol de 1 fila Item no. 981-nn010-b1
Comprimento do lado de encaixe (Y) = 2,8 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36, De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos VarPol de 1 fila Item no. 981-nn011-b1
Comprimento do lado de encaixe (Y) = 5,6 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36, De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos VarPol de 1 fila Item no. 981-nn012-b1
Comprimento do lado de encaixe (Y) = 7,8 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36, De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos VarPol de 1 fila Item no. 981-nn013-b1
Comprimento do lado de encaixe (Y) = 10,6 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos: 2 - 36, De uma fila, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos VarPol de 2 filas Item no. 982-nn010-b1
Comprimento do lado de encaixe (Y) = 2,8 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108, 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Barra de pinos VarPol de 2 filas Item no. 982-nn011-b1
Comprimento do lado de encaixe (Y) = 5,6 mm, Tecnologia de encaixe por pressão, Comprimento da ligação: 3,4 mm, Número de pólos 2 - 108, 2 filas, O «b» no número de referência define o nível de qualidade do lado de encaixe
Em ângulo reto
Tecnologia de encaixe por pressão
Acessórios
Corpo de comando da VarPol Item no. 962-17nn2/1
para 2 a 108 pólos, Guia para lâminas de mola Varpol
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
Caraterísticas
As faixas de pinos e molas da VarPol oferecem uma grande variedade de possibilidades: estão disponíveis em uma ou duas fileiras, bem como com um número variável de pinos, de 2 a 108 contactos. Além disso, o design de todas as faixas foi otimizado para que possam ser encadeadas sem problemas. Os diversos comprimentos de ligação, até 25 mm, permitem o empilhamento de placas de circuito impresso com distâncias entre placas de 11,45 mm a 35,45 mm. As regletas de pinos também estão disponíveis com ângulo de 90°, permitindo ligações não só paralelas, mas também em ângulo reto. Além disso, em todos os produtos VarPol, pode escolher entre dois níveis de qualidade, que garantem uma vida útil de 50 ou 250 ciclos de encaixe.
Resumo dos detalhes
2,54 mm
Resumo dos detalhes
2,54 mm
de 5,2 mm a 25 mm
de 3,4 mm a 11 mm
Outra vantagem é o processamento simples e económico através da técnica de encaixe por pressão. As fichas de pinos e as fichas de molas estão equipadas com a comprovada zona de encaixe por pressão Tcom press® e podem, assim, ser encaixadas sem necessidade de soldadura. O encaixe por pressão cria uma ligação estanque ao gás e resistente às vibrações, o que torna os produtos VarPol os conectores ideais para placas de circuito impresso, mesmo em ambientes adversos, garantindo ligações mecânicas e elétricas fiáveis. A ept disponibiliza as ferramentas de montagem adequadas para as faixas de pinos e de molas, tornando a montagem por pressão extremamente simples e segura. Em caso de distâncias maiores entre placas de circuito impresso, corpos de guia adicionais auxiliam na orientação dos contactos e servem para estabilizar de forma ideal as faixas de pinos de encaixe por pressão.
Empilhamento com VarPol
Com as faixas de pinos e tomadas VarPol em tecnologia de encaixe por pressão, é possível ligar placas de circuito impresso em paralelo de forma extremamente versátil:
- Distância entre placas de circuito impresso de 11,45 mm a 35,45 mm, graças aos diferentes comprimentos de ligação da régua de pinos
- de 1 ou 2
- filas; número de contactos selecionável à escolha (sem limite máximo, uma vez que os conectores podem ser alinhados uns aos outros sem perda de passo); zona
- de transferência possível;
- régua de pinos com tecnologia de soldadura ou de encaixe
A ligação do conector à placa de circuito impresso através da técnica de encaixe por pressão permite uma ligação extremamente robusta e resistente. As ligações por encaixe por pressão de alta qualidade, como as realizadas com o Tcom press® da ept, oferecem comprovadamente uma melhor segurança de contacto do que as ligações soldadas. A soldadura a frio que se forma durante o encaixe por pressão entre o contacto e o orifício da placa de circuito impresso é mecanicamente muito estável e de elevada qualidade elétrica. O processamento com as ferramentas de processamento adequadas, fornecidas pela ept, é extremamente simples e seguro.
Além disso, é possível empilhar várias placas de circuito impresso umas sobre as outras, utilizando faixas de pinos com os contactos de ligação adequados. Neste caso, são possíveis distâncias entre placas de circuito impresso de 11,45 mm até 19,35 mm. A utilização de um elemento de guia na face inferior da placa de circuito impresso superior contribui ainda para uma condução estável do contacto, evitando assim ligações incorretas.
Para além da ligação paralela de placas de circuito impresso, as faixas de pinos angulares oferecem a possibilidade de realizar ligações em ângulo reto — e isso com a mesma versatilidade e fiabilidade.
Além disso, é possível empilhar várias placas de circuito impresso umas sobre as outras, utilizando faixas de pinos com os contactos de ligação adequados. Neste caso, são possíveis distâncias entre placas de circuito impresso de 11,45 mm até 19,35 mm. A utilização de um elemento de guia na face inferior da placa de circuito impresso superior contribui ainda para uma condução estável do contacto, evitando assim ligações incorretas.
Para além da ligação paralela de placas de circuito impresso, as faixas de pinos angulares oferecem a possibilidade de realizar ligações em ângulo reto — e isso com a mesma versatilidade e fiabilidade.
Sistema: Conector de mola VarPol / Conector de pinos VarPol
Diferença máx. 1,55
Diferença máx. 1,7
Diferença máx. 3,2
(utilizar preferencialmente 972-nn010-yx)
Diferença máx. 4,0
Diferença máx. 4,0
Diferença máx. 4,0
Diferença máx. 4,0
Diferença máx. 4,0
Sistema: Conector de mola VarPol / Conector de mola VarPol com terminais longos
Diferença máx. 2,95
Diferença máx. 1,7
PC/104
Diferença máx. 4,0
Disponibilidade
«A ept garante aos seus clientes a disponibilidade permanente das faixas de pinos e de molas VarPol com o passo de 2,54 mm. Os desenvolvedores de hardware de todos os setores confiam há anos nessas faixas, que permitem ligar placas de circuito impresso de forma fiável e extremamente versátil, ou estabelecer contacto entre cabos e a placa de circuito impresso.»
FAQ: Perguntas e respostas sobre as faixas de pinos e tomadas VarPol
É possível obter espaçamentos personalizados entre placas de circuito impresso através das faixas de pinos e de molas VarPol? Existem guias para as placas de pinos e de molas VarPol?É possível alinhar as fichas e as regletas VarPol da ept umas ao lado das outras?
É possível obter espaçamentos personalizados entre placas de circuito impresso através das faixas de pinos e de molas VarPol?
Com a régua de pinos e molas VarPol, é possível obter espaçamentos entre placas de circuito impresso de 11,45 mm a 35,45 mm.
Existem guias para as placas de pinos e de molas VarPol?
Os corpos de comando VarPol estão disponíveis como acessórios para os números de pólos 2-104.
É possível alinhar as fichas e as regletas VarPol da ept umas ao lado das outras?
O ept permite garantir uma encadeamento contínuo das ripas VarPol.
