PC/104, PC/104-Plus
PC/104 e PC/104-Plus são normas para módulos de computador (CoM) utilizados em computadores industriais. Ao contrário de outros formatos conhecidos, estes módulos são empilhados. Desta forma, é possível criar sistemas de computação complexos. O PC/104 e o PC/104-Plus oferecem compatibilidade total de hardware e software num formato extremamente pequeno (96 mm x 90 mm) com um sistema de barramento padronizado (ISA). Graças a esta padronização, é possível utilizar diferentes placas PC/104 em conjunto para cumprir uma tarefa definida.
Caraterísticas
- Técnica de encaixe comprovada da ept com o Tcom press®
- PC/104-Plus, também disponível com espaçamento de 22 mm;
- proteções (shrouds) disponíveis como acessórios; é possível
- modificar o número de contactos
- e/ou a resistência mecânica; passo de 2,54 mm
Aplicações
- Placa a placa para placas de circuito impresso com espaçamento de 15,24 mm e 22 mm
PC/104: Visão geral
Filtros

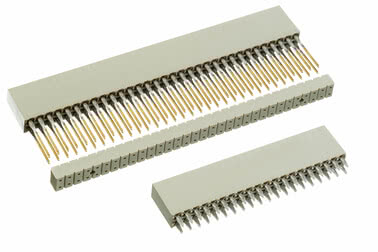

Conector PC/104
Conector PC/104 Item no. 962-40202-03
Comprimento da ligação: 3,4 mm, Número de pinos: 40, Nível de qualidade 3
Paralelo
Revestimento soldado através de orifícios
Conector PC/104 Item no. 962-40206-03
Comprimento da ligação: 3,4 mm, Número de pinos: 40, Nível de qualidade 2
Paralelo
Revestimento soldado através de orifícios
Conector PC/104 Item no. 962-40322-03
Comprimento da ligação: 3,4 mm, Número de pólos: 64, Nível de qualidade 3
Paralelo
Revestimento soldado através de orifícios
Conector PC/104 Item no. 962-40326-03
Comprimento da ligação: 3,4 mm, Número de pólos: 64, Nível de qualidade 2
Paralelo
Revestimento soldado através de orifícios
Conector PC/104 Item no. 962-60202-03
Comprimento da ligação: 3,4 mm, Número de pinos: 40, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60202-12
Comprimento da ligação: 12,2 mm, Número de pinos: 40, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60206-03
Comprimento da ligação: 3,4 mm, Número de pinos: 40, Nível de qualidade 2
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60206-12
Comprimento da ligação: 12,2 mm, Número de pinos: 40, Nível de qualidade 2
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60322-03
Comprimento da ligação: 3,4 mm, Número de pólos: 64, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60322-12
Comprimento da ligação: 12,2 mm, Número de pólos: 64, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60326-03
Comprimento da ligação: 3,4 mm, Número de pólos: 64, Nível de qualidade 2
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104 Item no. 962-60326-12
Comprimento da ligação: 12,2 mm, Número de pólos: 64, Nível de qualidade 2
Paralelo
Tecnologia de encaixe por pressão

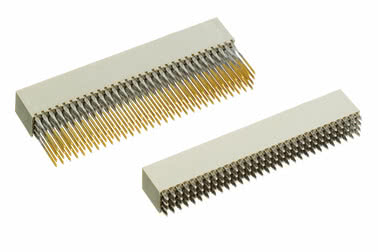

Conector macho PC/104-Plus
Conector macho PC/104-Plus Item no. 272-30000-31
Comprimento da ligação: 2,8 mm, Número de pólos: 60, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104-Plus
Conector PC/104-Plus Item no. 264-40303-02
Comprimento da ligação: 2,8 mm, Número de pólos: 120, Nível de qualidade 3
Paralelo
Revestimento soldado através de orifícios
Conector PC/104-Plus Item no. 264-60303-02
Comprimento da ligação: 2,8 mm, Número de pólos: 120, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104-Plus Item no. 264-60303-12
Comprimento da ligação: 12 mm, Número de pólos: 120, Nível de qualidade 3
Paralelo
Tecnologia de encaixe por pressão

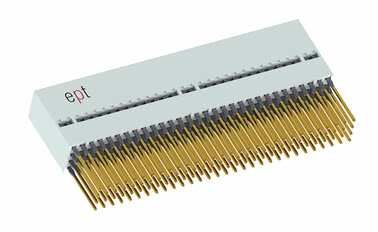

Conector PC/104-Plus de 22 mm
Conector PC/104-Plus de 22 mm Item no. 264-61303-02
Comprimento da ligação: 2,8 mm, Número de pólos: 120, Nível de qualidade 3, para espaçamento de 22 mm entre placas de circuito impresso
Paralelo
Tecnologia de encaixe por pressão
Conector PC/104-Plus de 22 mm Item no. 264-61303-12
Comprimento da ligação: 12 mm, Número de pólos: 120, Nível de qualidade 3, para espaçamento de 22 mm entre placas de circuito impresso
Paralelo
Tecnologia de encaixe por pressão

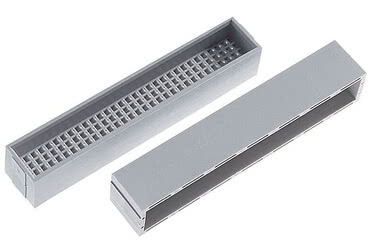

Acessórios PC/104-Plus
Espaçador PC/104-Plus Item no. 264-16302
Número de pólos: 120
Cobertura para PC/104-Plus Item no. 264-17302
Número de pólos: 120
Outros números de postes? Outras alturas de empilhamento? Revestimentos de contacto alternativos? Variantes personalizadas? contactos de arrastamento?
Caraterísticas
Os conectores PC/104 e PC/104-Plus destacam-se pela comprovada tecnologia de encaixe por pressão Tcom press® da ept. Com eles, é possível obter espaçamentos entre placas de circuito impresso de 15,24 mm e 22 mm. As modificações no número de contactos e/ou na resistência mecânica permitem-lhe encontrar soluções totalmente personalizadas.
Resumo dos detalhes
Resumo dos detalhes
Fabricamos conectores personalizados e à medida para a sua aplicação.
Solicite agora um conector personalizado
- outros números de pinos
- outras alturas de empilhamento
- Revestimentos alternativos dos contactos
Solicite agora um conector personalizado
O padrão PC/104 e PC/104-Plus
Devido aos componentes cada vez mais potentes, tornou-se necessária a expansão do sistema PC/104 através de um sistema de barramento mais rápido. Por isso, o sistema PC/104 foi complementado com o barramento PCI. Esta adição foi designada como especificação PC/104-Plus.
Conectores PC/104 e
PC/104-Plus Enquanto o barramento PC/104 é composto por dois conectores alinháveis em paralelo com 40 e 64 pinos e um passo de 2,54 mm, o PC/104-Plus já dispõe de 120 pinos com um espaçamento de 2,00 mm em 4 filas.

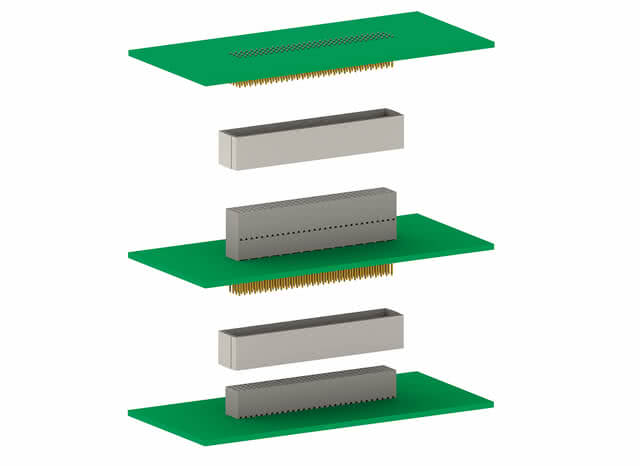

Através da utilização de conectores com zona de transferência (pinos longos) em tecnologia de encaixe por pressão, é possível empilhar confortavelmente várias placas umas sobre as outras (ver ilustração). As distâncias especificadas pelo Consórcio PC/104 são respeitadas através da utilização de espaçadores e proteções.
A utilização adicional de pinos espaçadores deixa, assim, de ser necessária.
Conectores PC/104 e
PC/104-Plus Enquanto o barramento PC/104 é composto por dois conectores alinháveis em paralelo com 40 e 64 pinos e um passo de 2,54 mm, o PC/104-Plus já dispõe de 120 pinos com um espaçamento de 2,00 mm em 4 filas.
Através da utilização de conectores com zona de transferência (pinos longos) em tecnologia de encaixe por pressão, é possível empilhar confortavelmente várias placas umas sobre as outras (ver ilustração). As distâncias especificadas pelo Consórcio PC/104 são respeitadas através da utilização de espaçadores e proteções.
A utilização adicional de pinos espaçadores deixa, assim, de ser necessária.
Perspetiva do programador
«Os conectores ept distinguem-se pela mais elevada qualidade de estampagem, o que se torna particularmente evidente na moldagem precisa dos pinos de contacto. Graças à qualidade de fabrico e aos níveis de qualidade disponíveis, é garantido um elevado número de ciclos de encaixe. Os conectores ept PC/104 e PC/104-Plus são fornecidos com a zona de encaixe Tcom press®, conhecida e comprovada no mercado, garantindo assim a máxima fiabilidade em todas as aplicações imagináveis.
Neste conector, as faixas de pinos são inseridas por pressão com uma simples ferramenta de inserção de placa plana. Isto elimina os custos da soldadura manual dispendiosa e evita o trabalho de retrabalho nos pinos de transferência. (Pontes de solda, salpicos de estanho) Ao inserir as placas de pinos com pinos de transferência, é deslizado um corpo de guia a partir de baixo, que estabiliza os pinos de transferência. Além disso, este serve como espaçador, de modo a que seja alcançada a distância de 0,6" ao encaixar os módulos."
Neste conector, as faixas de pinos são inseridas por pressão com uma simples ferramenta de inserção de placa plana. Isto elimina os custos da soldadura manual dispendiosa e evita o trabalho de retrabalho nos pinos de transferência. (Pontes de solda, salpicos de estanho) Ao inserir as placas de pinos com pinos de transferência, é deslizado um corpo de guia a partir de baixo, que estabiliza os pinos de transferência. Além disso, este serve como espaçador, de modo a que seja alcançada a distância de 0,6" ao encaixar os módulos."
FAQ: Perguntas e respostas sobre PC/104, PC/104-Plus
O corpo isolante dos conectores de encaixe por pressão PC/104 e PC/104 Plus está disponível em várias cores? O conjunto de conexões de encaixe por pressão para PC/104 e PC/104 Plus tem de ser encomendado separadamente como acessório? Qual é a particularidade dos conectores PC/104 e PC/104 Plus?
O corpo isolante dos conectores de encaixe por pressão PC/104 e PC/104 Plus está disponível em várias cores?
Os conectores de encaixe por pressão PC/104 e PC/104 Plus estão disponíveis na ept nas cores cinzenta e preta.
O conjunto de conexões de encaixe por pressão para PC/104 e PC/104 Plus tem de ser encomendado separadamente como acessório?
O elemento de guia, que estabiliza o pino de ligação durante o processo de inserção, faz parte do equipamento padrão dos conectores de inserção.
Qual é a particularidade dos conectores PC/104 e PC/104 Plus?
Os conectores PC/104 e PC/104-Plus destacam-se pela comprovada tecnologia de encaixe por pressão Tcom press® da ept. Além disso, estes conectores permitem espaçamentos entre placas de circuito impresso de 15,24 mm e 22 mm.
