Ligações de placas de circuito impresso escaláveis e robustas em SMT
Os conectores para placas de circuito impresso SMT da série Zero8 ligam placas de circuito impresso de forma fiável, com velocidades de transmissão de dados de 16 Gbit/s.
Caraterísticas
Raster: 0,8 mm
Corrente de funcionamento: 1,7 A
16 Gbit/s
500 ciclos de encaixe
Totalmente escalável
Máxima segurança de
contacto Proteção otimizada contra encaixe incorreto
Os produtos Zero8 estão disponíveis para um passo de placa de circuito impresso de 6-21 mm. Teremos todo o gosto em ajudá-lo.
Ficha reta blindada
Zero8 plugue de perfil médio blindado Item no. 405-53112-51
Altura de montagem: 2,65 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil médio blindado Item no. 405-53120-51
Altura de montagem: 2,65 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil médio blindado Item no. 405-53132-51
Altura de montagem: 2,65 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil médio blindado Item no. 405-53152-51
Altura de montagem: 2,65 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil médio blindado Item no. 405-53180-51
Altura de montagem: 2,65 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de baixo perfil blindado Item no. 405-52112-51
Altura de montagem: 1,15 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de baixo perfil blindado Item no. 405-52120-51
Altura de montagem: 1,15 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de baixo perfil blindado Item no. 405-52132-51
Altura de montagem: 1,15 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de baixo perfil blindado Item no. 405-52152-51
Altura de montagem: 1,15 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de baixo perfil blindado Item no. 405-52180-51
Altura de montagem: 1,15 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1

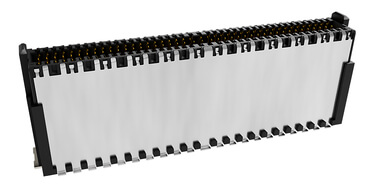

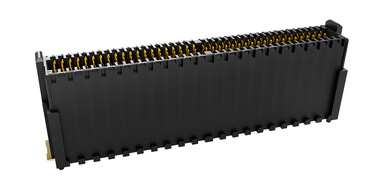

Zero8 plugue de perfil alto blindado Item no. 405-54112-51
Altura de montagem: 7,15 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil alto blindado Item no. 405-54120-51
Altura de montagem: 7,15 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil alto blindado Item no. 405-54132-51
Altura de montagem: 7,15 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil alto blindado Item no. 405-54152-51
Altura de montagem: 7,15 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 plugue de perfil alto blindado Item no. 405-54180-51
Altura de montagem: 7,15 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Altura de montagem: 8,65 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Altura de montagem: 8,65 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Altura de montagem: 8,65 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Altura de montagem: 8,65 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Altura de montagem: 8,65 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil médio blindado Item no. 406-53112-51
Altura de montagem: 7,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil médio blindado Item no. 406-53120-51
Altura de montagem: 7,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil médio blindado Item no. 406-53132-51
Altura de montagem: 7,85 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil médio blindado Item no. 406-53152-51
Altura de montagem: 7,85 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil médio blindado Item no. 406-53180-51
Altura de montagem: 7,85 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de baixo perfil blindado Item no. 406-52112-51
Altura de montagem: 4,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de baixo perfil blindado Item no. 406-52120-51
Altura de montagem: 4,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de baixo perfil blindado Item no. 406-52132-51
Altura de montagem: 4,85 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de baixo perfil blindado Item no. 406-52152-51
Altura de montagem: 4,85 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de baixo perfil blindado Item no. 406-52180-51
Altura de montagem: 4,85 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil alto blindado Item no. 406-54112-51
Altura de montagem: 10,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil alto blindado Item no. 406-54120-51
Altura de montagem: 10,85 mm, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil alto blindado Item no. 406-54132-51
Altura de montagem: 10,85 mm, Sobreposição dos contactos: 1,5 mm, 32 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil alto blindado Item no. 406-54152-51
Altura de montagem: 10,85 mm, Sobreposição dos contactos: 1,5 mm, 52 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Zero8 socket de perfil alto blindado Item no. 406-54180-51
Altura de montagem: 10,85 mm, Sobreposição dos contactos: 1,5 mm, 80 pinos com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Conector Zero8 angulado com blindagem Item no. 405-51112-51
com um ângulo de 90°, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Conector Zero8 angulado com blindagem Item no. 405-51120-51
com um ângulo de 90°, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
com um ângulo de 90°, Sobreposição dos contactos: 1,5 mm, Número de pinos: 12, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
com um ângulo de 90°, Sobreposição dos contactos: 1,5 mm, Número de pinos: 20, com passo de 0,8 mm, Técnica de ligação SMT, Blindagem EMC, Nível de desempenho 1
Como funciona a ligação em ambos os lados? Que velocidades de transmissão de dados pode atingir com os conectores Zero8? Quais são as vantagens do conceito de blindagem fechada? Quão flexível é o design dos seus dispositivos com os conectores Zero8?
Encontrará as respostas às suas perguntas neste breve vídeo animado. Veja aqui mesmo (ou no YouTube)!

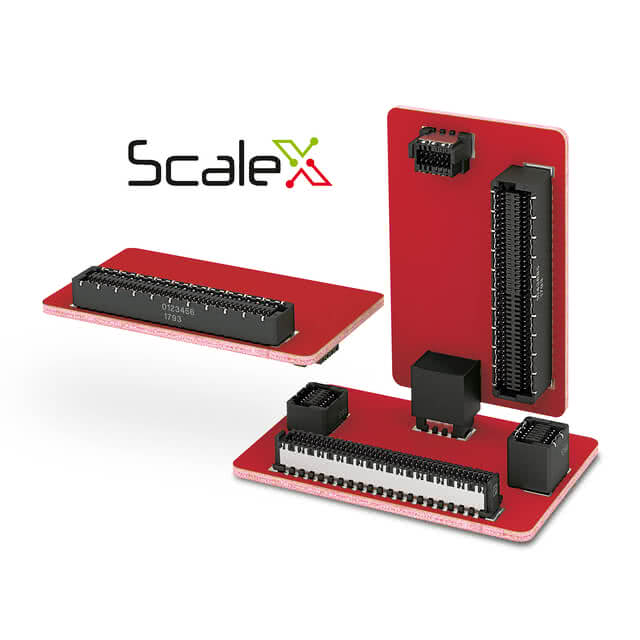

Características dos conectores SMT de 0,8 mm com tecnologia ScaleX
ScaleX – esta marca é sinónimo de tecnologia de contacto robusta e de dupla face num sistema de conectores variavelmente escalável.
Os nossos conectores de contato por mola da série Zero8 oferecem, graças ao ScaleX, uma ligação particularmente fiável. Por isso, são ideais para aplicações em setores industriais exigentes. Mesmo cargas contínuas, como por exemplo vibrações e choques, não representam qualquer problema para estes conectores alemães de alta qualidade. Ao mesmo tempo, beneficia de total flexibilidade graças à escalabilidade dos conectores placa a placa.
Soquete SMT Zero
Resumo dos detalhes
Proteção contra torção
para uma ligação correta entre a ficha e a tomada
Rachas de introdução

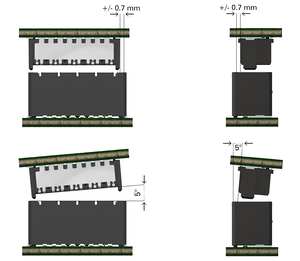

para compensar o desvio do centro e o desvio angular durante a montagem
Boardlock
para uma ligação robusta à placa de circuito impresso
Pino de codificação
para a colocação correta do conector na placa de circuito impresso
Coplanaridade
para uma soldadura segura durante o processamento
Formação do menisco
para garantir uma elevada estabilidade e resistência da junta soldada
Conector Zero SMT
Resumo dos detalhes
Sistema de contacto de duas faces
para uma ligação segura em ambientes industriais (choques, vibrações, ciclos térmicos, gases nocivos)
Superfície de contacto lisa
O contacto na face laminada homogénea com superfícies de alta qualidade permite 500 ciclos de encaixe
Contactos protegidos
A geometria otimizada dos contactos e da caixa reduz os danos nos contactos
Fluxo de dados
A geometria de contacto otimizada para HF garante velocidades de transmissão de dados de 16 Gbit/s
Blindagem EMC
A blindagem dupla garante uma elevada compatibilidade eletromagnética para uma integridade de sinal ideal em ambientes industriais
Compensação de tolerância
Elevada fiabilidade graças à elevada compensação de tolerâncias
Sistema de contacto neutro em termos de género: contacto bilateral para máxima segurança de contacto em conectores SMT
Ao contrário dos conectores SMD convencionais, que estabelecem o contacto através de um contacto em forma de lâmina e um contacto em forma de mola, o nosso conector de placa Zero8 blindado possui um contacto em forma de lâmina e também um contacto em forma de mola em cada par de pinos (ficha ou tomada). Com esta tecnologia de ligação fiável, este conector com passo de 0,8 mm garante uma ligação dupla num único pino e proporciona uma elevada redundância e, consequentemente, a máxima segurança de contacto. Assim, o sistema de contacto neutro em termos de género garante uma ligação segura, robusta e estanque ao gás, apesar de influências externas como choques, vibrações, ciclos térmicos e gases nocivos. A compensação de tolerância muito elevada de 0,4 mm no estado encaixado, possibilitada pelo sistema de contacto neutro em termos de género do conector Zero8, torna o conector adicionalmente particularmente escalável.
A geometria da caixa isolante foi, além disso, concebida de forma a que os contactos se encaixem no corpo isolante, ficando assim protegidos de tal forma que é praticamente impossível danificá-los. Além disso, a geometria impede de forma fiável uma ligação incorreta dos contactos.

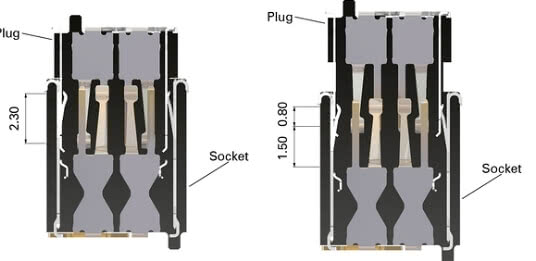

Distâncias flexíveis entre placas de circuito impresso: conectores adequados para cada necessidade
Os nossos conectores para placas de circuito impresso são robustos e garantem uma elevada compensação de tolerâncias. Tanto durante a instalação como quando ligados, os conectores SMT adaptam-se às suas necessidades específicas. Os conectores toleram facilmente até mesmo uma utilização incorreta. Seja qual for o seu projeto, pode contar com os conectores Zero8.
Os conectores multipolares do fabricante ept não precisam de ser encaixados até ao fim. Graças à margem de encaixe de 2,3 mm, os conectores ept adaptam-se perfeitamente às suas aplicações. O conector macho e a tomada podem ser encaixados de forma variável dentro de um intervalo de 1,5 mm, sem que isso afete a transmissão de dados. Conforme necessário, são possíveis distâncias entre placas de circuito impresso de 6,00 a 21,00 mm.
Ao encaixar até ao fim, obtém-se a distância mínima possível entre as placas de circuito impresso. Para obter a maior distância possível, encaixe o conector macho e a tomada apenas 0,8 mm. Esta área de contacto já é suficiente para garantir uma ligação rápida e segura.
Conector para placas de circuito impresso Zero8, em conformidade com a especificação PICMG Modblox7

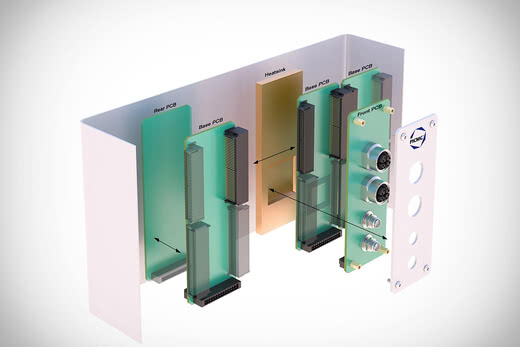

O ModBlox7 descreve a especificação básica de um PC modular em caixa, composto por vários módulos funcionais, tais como CPU, fonte de alimentação e E/S. Esta nova norma, aplicável a todos os fabricantes, permite aos utilizadores implementar uma ampla gama de combinações de dispositivos com design modular, graças a unidades funcionais interoperáveis. O objetivo da PICMG® era também reduzir os custos e promover a sustentabilidade. A nova especificação da PICMG® abrange tanto a mecânica e as unidades funcionais modulares, como a ligação elétrica através de conectores com pinagem predefinida.
Um Box-PC é composto por uma caixa, uma ou duas unidades de alimentação, bem como uma ou duas CPUs, cada uma com até quatro I/Os PCI Express e até oito I/Os baseados em USB. Cada módulo pode, por sua vez, incluir até três placas de circuito impresso empilhadas, dependendo da complexidade da unidade. As dimensões do Box-PC são predefinidas tanto em altura como em profundidade. A largura frontal, por outro lado, varia em função do número de unidades. Estas, por sua vez, podem consistir em um ou mais dos chamados slots de 1,4 polegadas. Doze slots podem assim ser alinhados até uma largura máxima de 16,8 polegadas. Num padrão de configuração modular de
dispositivos, é naturalmente dada especial atenção à ligação elétrica e mecânica dos módulos individuais por meio de conectores. De acordo com as condições de utilização dos Box-PCs, o Zero8 é um conector de alta velocidade em SMT que se caracteriza não só por uma enorme robustez na instalação, mas também por elevadas tolerâncias em funcionamento, bem como por uma resistência notável a condições ambientais adversas. Uma vez que, em algumas aplicações, é necessário garantir a segurança contra falhas através da redundância com um conector adicional, deve ser possível a utilização simultânea de vários conectores numa placa de circuito impresso. Isto requer uma elevada compensação de desvio durante a ligação, bem como tolerâncias durante o funcionamento. O conector para placas de circuito impresso Zero8 possui todas estas características.

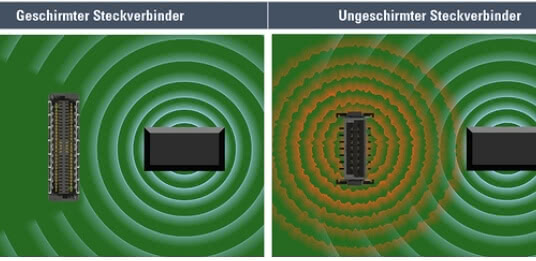

Conectores para placas de circuito impresso: blindagem EMC para a máxima qualidade de ligação das placas de circuito impresso

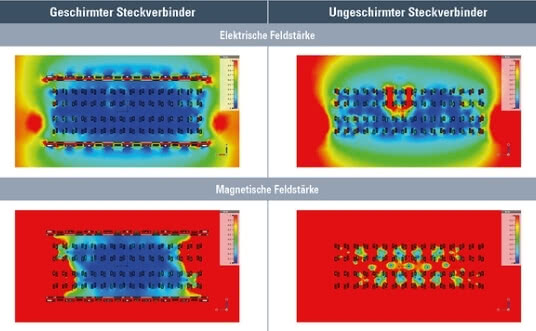

À medida que a densidade de instalação aumenta, cresce o risco de interferência eletromagnética mútua. Para evitar isso, são utilizados conectores com blindagem, que apresentam uma melhor compatibilidade eletromagnética (EMC). A EMC é fundamental para o funcionamento sem interferências dos componentes elétricos e das aplicações.
Os nossos conectores placa a placa Zero8 destacam-se pela blindagemem ambos os lados, o que garante valores de compatibilidade eletromagnética (EMC) ótimos. Assim, é garantida uma transmissão de dados sem interferências em praticamente qualquer ambiente. O material de blindagem utilizado é especialmente adequado para componentes com elevados requisitos de compatibilidade eletromagnética. Desta forma, é garantida uma indutância de acoplamento máxima de 10 picohenrys. Isto torna os conectores de placa de circuito impresso da família Zero8 a escolha ideal para aplicações na Indústria 4.0 e na Internet das Coisas.
O conceito de blindagem de grande área deriva de forma fiável as correntes de interferência para a ligação à terra, através dos múltiplos pontos de contacto em ambas as placas de circuito impresso. Os efeitos da intensidade dos campos elétricos e magnéticos nos conectores das placas podem ser simulados de forma clara através da indutância de acoplamento. No caso inverso, em que o conector possa funcionar como fonte de interferência, os componentes e peças adjacentes são protegidos de forma eficaz.
Fabricamos conectores personalizados e à medida para a sua aplicação.

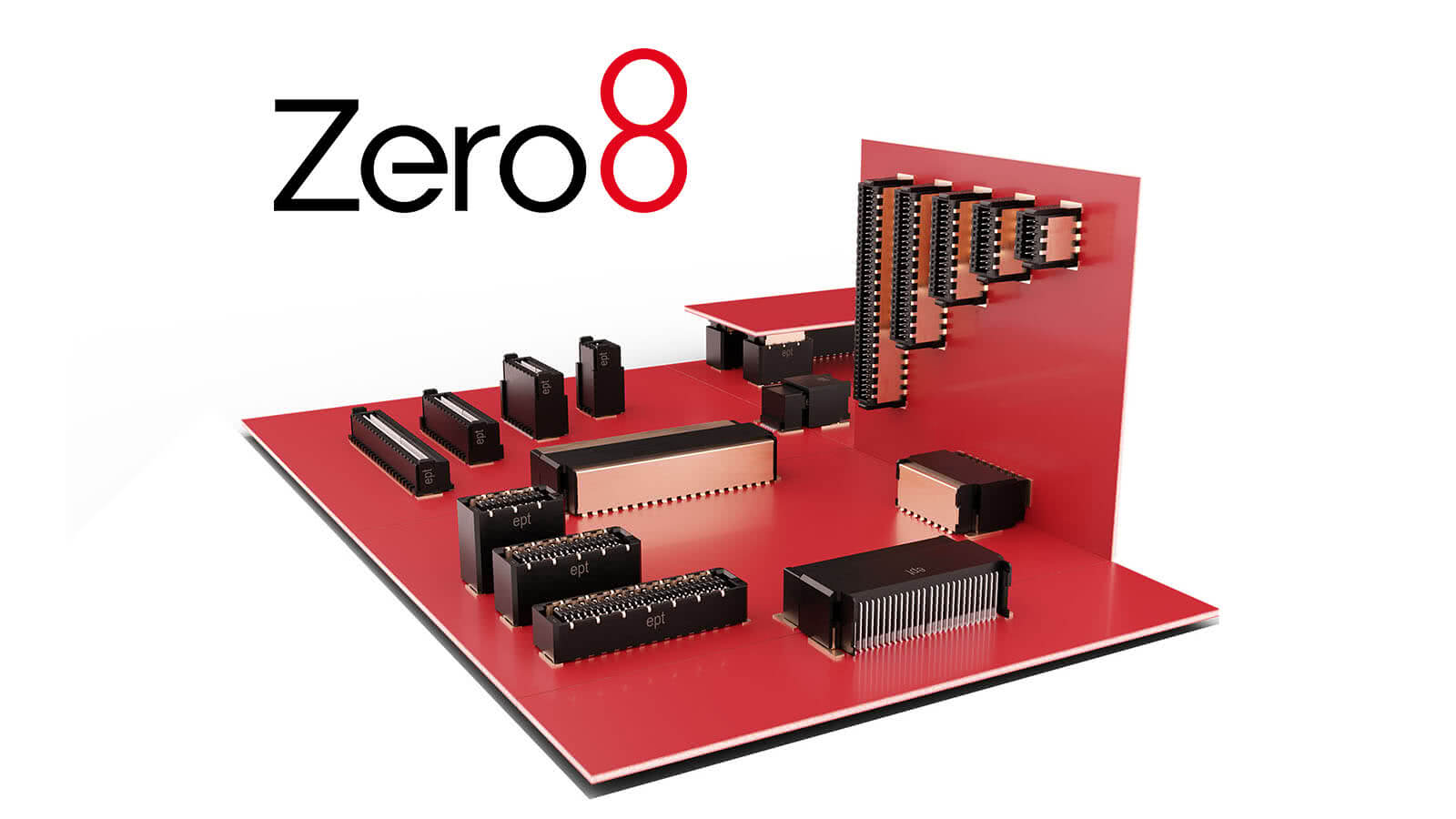

Conectores para placas de circuito impresso Zero8 SMT para aplicações industriais
Procura um conector SMT com blindagem que seja robusto e ofereça um contacto seguro? E que, de preferência, seja também adaptável às suas necessidades específicas?
A nossa família de produtos de conectores para placas de circuito impresso Zero8 com passo de 0,8 mm foi desenvolvida para aplicações industriais exigentes e oferece a máxima escalabilidade.
Adapte livremente o formato, o número de pinos e a altura de empilhamento dos conectores SMT às suas necessidades individuais. Os nossos conectores para placas de circuito impresso garantem uma taxa de transmissão de dados de 16 Gbit/s. A ligação da placa de circuito impresso pode ser realizada em formato paralelo, perpendicular ou horizontal. Oferecemos soquetes e fichas nos formatos de perfil baixo, médio e alto, bem como em ângulo; a ficha está adicionalmente disponível no formato de perfil extra-alto.
Graças às diferentes alturas de construção, os conectores placa a placa Zero8 permitem-lhe obter distâncias entre placas de circuito impresso de 6,00 a 21,00 mm. Os conectores ept estão disponíveis em versões de 12 a 80 pinos. Mas não é tudo: também pode escolher a blindagem! Ambos os lados do par de conectores com blindagem ou sem? Ou apenas um lado com blindagem? A decisão é sua. Em qualquer caso, todos os conectores Zero8 são compatíveis entre si e podem ser combinados livremente, independentemente de optar por conectores com ou sem blindagem.
FAQ: Perguntas e respostas sobre os conectores para placas de circuito impresso SMT da Zero8
Como podem ser processados os conectores para placas de circuito impresso SMT da Zero8?De que formas é que as placas de circuito impresso podem ser ligadas entre si com os conectores SMT Zero8?Que tipos de corrente podem ser transmitidos através dos conectores Zero8?Quais são as características distintivas do novo conceito de ligação?O que representa a tecnologia ScaleX?Para que velocidades de transmissão de dados são adequados os conectores SMT Zero8?Para que aplicações é adequada a versão blindada?O conceito de ligação do Zero8 compensa as tolerâncias na minha aplicação?
Como podem ser processados os conectores para placas de circuito impresso SMT da Zero8?
O sistema de conectores Zero8 é processado através da tecnologia de montagem em superfície (SMT) e, por isso, soldado diretamente nas placas de circuito impresso. Os conectores são normalmente fornecidos em embalagens do tipo «tape-and-reel», o que permite o processamento totalmente automático através de máquinas «pick-and-place». Os pinos de posicionamento na parte inferior dos conectores Zero8 garantem um posicionamento exato na placa de circuito impresso. A ept garante ainda uma coplanaridade dos contactos de, no máximo, 0,1 mm, para assegurar uma soldadura segura durante o processamento.
De que formas é que as placas de circuito impresso podem ser ligadas entre si com os conectores SMT Zero8?
Os diferentes modelos da família de conectores Zero8 permitem a ligação de placas de circuito impresso em disposição paralela, com alturas de empilhamento entre 6 e 21 mm, bem como em disposição horizontal ou perpendicular.
Que tipos de corrente podem ser transmitidos através dos conectores Zero8?
Graças à liga de cobre de alta qualidade com excelentes valores de condutividade, é possível atingir até 1,7 A num conector de 50 pinos a uma temperatura ambiente de 20 °C. Estes valores são normalmente alcançados em conectores com um passo de, pelo menos, 1,27 mm.
Quais são as características distintivas do novo conceito de ligação?
Cada par de conectores (ficha ou tomada) inclui um contacto de lâmina e um contacto de mola. Este contacto duplo garante uma ligação segura e estanque ao gás em ambientes industriais e é resistente a influências externas, tais como: choques, vibrações, ciclos térmicos, gases nocivos, etc. Graças ao contacto na superfície laminada homogénea com acabamentos de alta qualidade, são garantidos, no mínimo, 500 ciclos de encaixe e reduz-se o desgaste da superfície em caso de micro-movimentos.
O que representa a tecnologia ScaleX?
A marca tecnológica ScaleX descreve a escalabilidade do sistema de conectores na aplicação e as vantagens da tecnologia de contacto: ligações mecânicas
e elétricas fiáveis graças ao sistema de contacto
duplo; design flexível dos dispositivos: diferentes números de pinos, formas de construção e alturas de empilhamento com elevada segurança contra encaixe incorreto
; variabilidade: Conectores placa a placa em versões blindadas e não
blindadas Robustez: tecnologia de ligação para elevada compensação de tolerâncias e proteção dos contactos
Taxas de transferência de dados até 16 Gbit/s: opcionalmente com conceito de blindagem fechada para elevada proteção EMC
Para que velocidades de transmissão de dados são adequados os conectores SMT Zero8?
As simulações realizadas com o sistema de conectores Zero8 a 16 Gbit/s apresentam uma excelente integridade de sinal. Os parâmetros S podem ser disponibilizados para as suas simulações de aplicação; para tal, não hesite em contactar-nos através do endereço sales@ept.de
Para que aplicações é adequada a versão blindada?
O conceito de blindagem garante uma compatibilidade eletromagnética (CEM) ideal em aplicações industriais e é adequado para todos os equipamentos com transmissão interna de alta velocidade, classificados como fontes de interferência e/ou receptores de interferência: conversores de frequência, fontes de alimentação, sistemas UPS, acionamentos elétricos, aparelhos de comutação, controladores, sistemas IO, dispositivos médicos, tecnologia de medição, sistemas de comunicação, tecnologia de rede, sensores, equipamentos de transmissão de vídeo.
O conceito de ligação do Zero8 compensa as tolerâncias na minha aplicação?
O novo conceito de ligação garante uma elevada compensação de tolerâncias durante a instalação (desvio angular até 5°, desvio central de ± 0,7 mm) e compensa, mesmo quando encaixado, tolerâncias do equipamento de ± 0,4 mm nas direções x e y, bem como de 1,5 mm na direção z.
