One27 montagem de cabos, 50 pinos, 100 mm, variante 120 Item no. 404-6150-100-120-1
Imagem semelhante
- 50 pinos
- percurso de contacto 1,5 mm
- AWG 30/7 passo cabo plano de 0,635 mm com comprimento de 100 mm
- Montagem com a técnica de encaixe por pressão (ligação por deslocamento de isolamento (IDC), IDC)
- Tipo de cabo PVC: -30 °C a +105 °C (em repouso)
- fio colorido na A1
Cabo a placa
Alta densidade
Desenhos
Mais informações
beschr_request
Dados técnicos
Noções básicas
| Número de contactos | 50 |
|---|---|
| Tecnologia de ligação | SMT |
| Temperatura de funcionamento | -30 °C a +105 °C |
Material
| Corpo isolante | LCP, UL 94 V-0 |
|---|---|
| Valor CTI IEC 60112 | 175 |
| Material de contacto | Liga de cobre |
| Revestimento de contacto | ouro sobre paládio-níquel sobre níquel |
| Área de ligação | estanho sobre níquel |
Mecânica
| Dimensão da grelha | 1,27 mm |
|---|---|
| Força de inserção por contacto | ≤ 0,5 N |
| Força de tração por contacto | ≥ 0,1 N |
| Vida útil IEC 60512-9-1 | nível de desempenho 1: 500 ciclos de acoplamento |
| Ultrapassar os limites da segurança | 0,9 mm |
| Sobreposição de contactos | 1,5 mm |
| Desvio central | ± 0,7 mm |
| Desvio axial no estado montado (x/y) | ± 0,4 mm |
| Desvio angular do eixo longitudinal | ± 4° |
| Desvio angular do eixo transversal | ± 2° |
Elétrico
| Corrente de funcionamento | 1,2 A a 25 °C |
|---|---|
| Tensão de funcionamento | 30 V |
| Tensão de ensaio | >500 V |
| Distância de ar e de fuga | mín. 0,4 mm |
Aprovações / Conformidade
| Ficheiro UL | E130314 |
|---|---|
| Ambiente | Em conformidade com a diretiva RoHS |
Produtos correspondentes
Alterações
A pedido, podemos também fornecer-lhe
- outras versões de confeção
- outros comprimentos de cabo
Embalagem
Sacos ESD
10

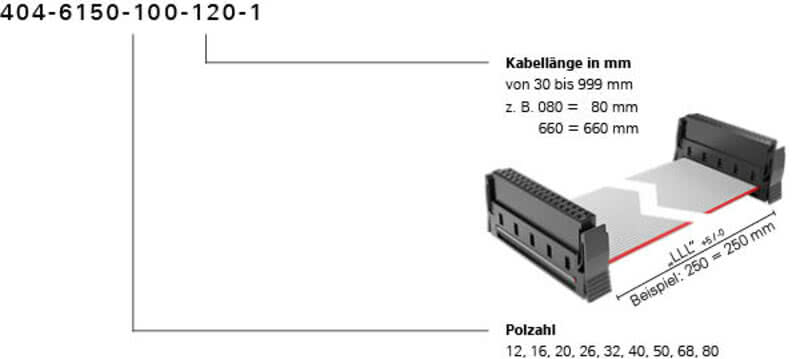

Código de encomenda
