Como se podem montar os conectores de encaixe direto EC.8?
Os conectores de encaixe direto são processados através da tecnologia de montagem em superfície (SMT). A soldadura é realizada diretamente na placa de circuito impresso.
A entrega é feita, para os conectores com 20 a 140 pinos, em embalagem Tape and Reel, em conformidade com as normas do mercado; isto permite um processamento totalmente automático através do sistema Pick-and-Place.
Os modelos com 160 a 200 pinos são embalados de série em tabuleiros; mediante pedido, também é possível a embalagem em fita e bobina. No entanto, esta utiliza uma fita mais larga, que é menos comum.
De acordo com que especificações/layout deve ser fabricada a placa de expansão?

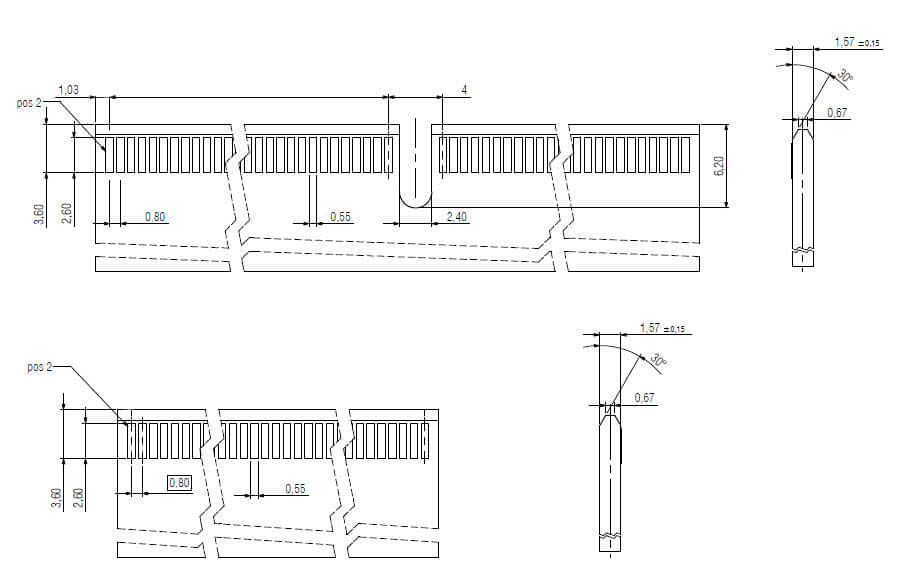

Consulte o desenho abaixo para obter informações sobre o chanfro e as dimensões da placa de circuito impresso. Para as pastilhas de ouro, recomendamos o uso de ouro duro. Para mais detalhes, consulte o desenho do produto.
Por que razão se deve utilizar um sistema de conectores de encaixe direto?
Com a ajuda de sistemas de encaixe direto, é possível alcançar elevadas taxas de transmissão de dados. Em comparação com os sistemas de encaixe de duas peças, eliminam-se aqui as influências negativas do segundo conector sobre o sinal. Isto deve-se, sobretudo, ao número reduzido de pontos de contacto, às menores variações na secção transversal do condutor e às consequentes mudanças de direção mais reduzidas do sinal.
Assim, é possível alcançar um elevado desempenho mesmo com uma pegada reduzida. Além disso, a resistência de passagem é reduzida em comparação com os sistemas de conexão de duas peças, o que resulta numa maior capacidade de transporte de corrente.
O sistema de conectores EC.8 é compatível com as especificações comuns das placas filhas?
O sistema de conectores EC.8 suporta placas filhas com uma espessura de 1,60 mm. A partir de 80 contactos, é ainda integrada uma saliência para evitar ligações incorretas. Na variante de 60 pinos, esta saliência pode ser opcionalmente omitida.
O sistema de conectores EC.8 está em conformidade com os padrões atuais do mercado e é compatível com as placas mais comuns.
Em que aplicações são utilizados os conectores de encaixe direto EC.8?
Devido à sua versatilidade, os conectores de encaixe direto EC.8 encontram as mais diversas aplicações em inúmeros setores. Na área da tecnologia de automação e dos dispositivos IoT, por exemplo, beneficiam do seu pequeno passo e das elevadas taxas de transmissão de dados.
Qual é o desvio que os conectores de encaixe direto EC.8 toleram ao encaixar a placa secundária?
É tolerável um desvio angular de até 5° nas direções longitudinal e transversal. É
tolerável um desvio de 0,7 mm na direção perpendicular e de 0,6 mm na direção paralela ao eixo longitudinal do conector.
Que velocidades de transmissão são possíveis?
A velocidade de transmissão de dados é de 28 Gbit/s. O diagrama seguinte mostra a evolução da atenuação de inserção em função da frequência.
Que tipos de corrente podem ser transmitidos?
Uma ficha de 140 pinos transmite até 3,2 A a uma temperatura ambiente de 20 °C. Para informações mais detalhadas, não hesite em contactar-nos através do endereço sales@ept.de
Os conectores EC.8 são componentes reconhecidos pela UL?
Sim, os conectores EC.8 da ept são componentes reconhecidos pela UL nos EUA e no Canadá.
Os conectores EC.8 estão em conformidade com a diretiva RoHS?
A RoHS (Restriction of the use of certain Hazardous Substances) é a diretiva relativa à restrição da utilização de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos.
Confirmamos que os conectores EC.8 da ept estão em conformidade com a diretiva RoHS 2011/65/UE, conforme o certificado RoHS. Para mais informações, consulte a secção RoHS & REACH
