com a máxima escalabilidade!
Descubra os 5 superpoderes da família de produtos Zero8
Aproveite já a máxima eficiência, segurança de contacto, proteção do sinal, velocidade e robustez.
A família de produtos Zero8 da ept foi desenvolvida especialmente para aplicações industriais exigentes e oferece a máxima escalabilidade: pode adaptar individualmente os formatos, a altura de empilhamento e o número de pólos às suas necessidades. O conector fêmea e o conector macho estão disponíveis nos formatos de perfil baixo, perfil médio e perfil alto, tanto na versão reta como na versão angular. Além disso, o conector está disponível na versão x-high-profile, pelo que o conector Zero8, graças às suas diferentes alturas, permite obter distâncias entre placas de circuito impresso entre 6 e 21 mm. Pode solicitar um número variável de pólos entre 12 e 80.
Mas isso ainda não é tudo. Também tem opções no que diz respeito à blindagem. Ambos os lados do par de conectores com ou sem blindagem? Ou mesmo apenas um lado com blindagem? A decisão é sua – todos os conectores Zero8 são, em qualquer caso, compatíveis entre si e podem ser combinados livremente, independentemente de terem ou não blindagem.
Mas isso ainda não é tudo. Também tem opções no que diz respeito à blindagem. Ambos os lados do par de conectores com ou sem blindagem? Ou mesmo apenas um lado com blindagem? A decisão é sua – todos os conectores Zero8 são, em qualquer caso, compatíveis entre si e podem ser combinados livremente, independentemente de terem ou não blindagem.
A robusta tecnologia de ligação ScaleX de dupla face resiste às condições adversas das aplicações industriais e garante um contacto seguro mesmo sob cargas mecânicas, como choques e vibrações. Além disso, compensa as tolerâncias dos dispositivos em todas as direções quando a ligação está estabelecida. Graças à blindagem EMC, os sinais no ambiente industrial ficam perfeitamente protegidos contra influências externas e a composição dos materiais garante uma taxa de transmissão de dados de até 16 Gbit/s. Além disso, a ept foi um passo além, pois a geometria do conector foi concebida de forma a que os contactos não possam ser danificados, mesmo em caso de utilização incorreta.
Superpoder: EFICIÊNCIA
Poupança de espaço graças à malha de 0,8 mm
Todos os conectores Zero8 apresentam um espaçamento entre os contactos de 0,8 mm, num padrão que economiza espaço, para ocupar o mínimo de espaço possível na placa de circuito impresso. Apesar do pequeno espaçamento, os contactos encaixam-se uns nos outros pela superfície lisa e não pela borda rugosa resultante do corte. Isto garante uma resistência significativamente maior dos contactos contra a abrasão, por exemplo, em caso de micromovimentos.
Contactos variáveis de 12 a 80
O Zero8 está disponível com 12, 20, 32, 52 ou 80 contactos, para garantir a máxima flexibilidade na sua aplicação. O conector é de duas filas; por exemplo, num conector de 12 pólos, existem 6 contactos numa fila. Se necessário, também podem ser fabricadas variantes com um número específico de pólos, por exemplo, para distâncias de isolamento e de fuga maiores.
Disponível com e sem blindagem
Também no que diz respeito à blindagem, a escolha é sua! Ambos os lados do par de conectores com blindagem ou sem? Ou talvez apenas um lado com blindagem? A decisão é sua – todos os conectores Zero8 são, em qualquer caso, compatíveis entre si e podem ser combinados livremente, independentemente de terem ou não blindagem. Nas versões blindadas, as ligações de soldadura dos contactos encontram-se por baixo do conector, enquanto nas versões não blindadas se encontram nas laterais, para permitir uma inspeção AOI durante o processo de fabrico.

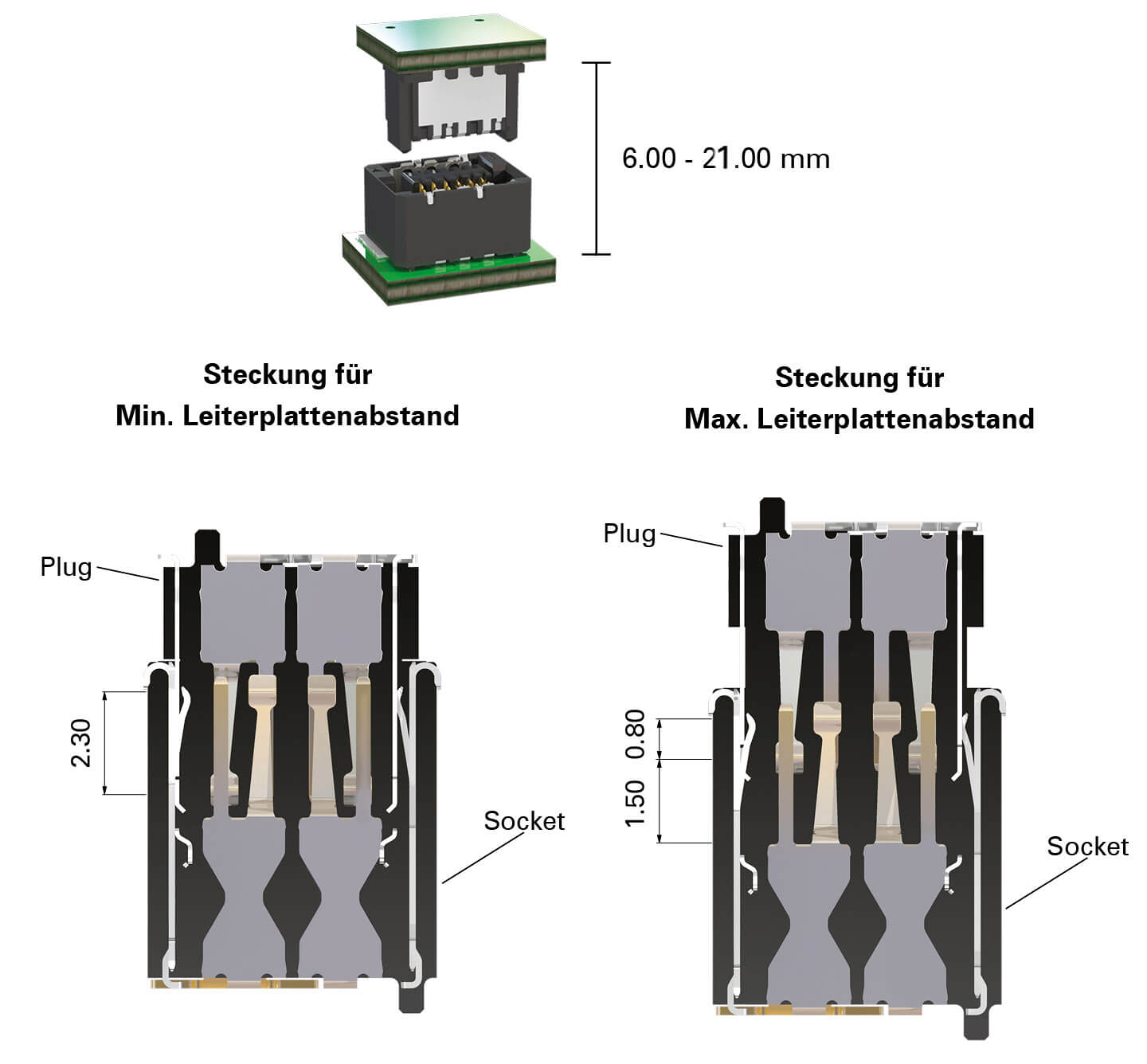

Alturas de empilhamento de 6 a 21 mm
Com os modelos retos low, mid e high, é possível obter distâncias entre placas de circuito impresso em qualquer medida entre 6 e 21 mm. Ao encaixar até ao fim, atinge-se a distância mínima possível entre placas de circuito impresso. O conector macho e a tomada podem ser encaixados de forma variável dentro de um intervalo de 1,5 mm, para atingir a distância máxima possível entre placas de circuito impresso. Os 0,8 mm restantes garantem um contacto seguro (proteção contra encaixe excessivo).
Modelos angulares para aplicações de 90° a 180°
Graças ao formato angular, combinado com o formato reto, é possível dispor as placas de circuito impresso num ângulo de 90° entre si, por exemplo, para placas de base com placas secundárias. A combinação de dois formatos angulares permite a disposição de duas placas de circuito impresso lado a lado num ângulo de 180 graus. Tudo isto disponível com ou sem blindagem e nas variantes de 12, 20, 32, 52 ou 80 contactos, para a máxima flexibilidade na sua aplicação.
Desenvolva as suas soluções com a máxima eficiência. Com as suas funcionalidades, o Zero8 garante que atinge o seu objetivo mais rapidamente, beneficiando ao mesmo tempo de uma enorme variedade de opções.
Estão disponíveis até mesmo modelos angulares para aplicações de 90° e 180°. White paper gratuito sobre alta velocidade e EMC »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
Estão disponíveis até mesmo modelos angulares para aplicações de 90° e 180°. White paper gratuito sobre alta velocidade e EMC »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
Superpoder: SEGURANÇA NO CONTATO
Sistema de contacto ScaleX inovador
ScaleX – esta marca é sinónimo de tecnologia de contacto robusta num sistema de conectores com escalabilidade variável. Foi desenvolvida especificamente com o objetivo de combinar, por um lado, uma elevada robustez mecânica e, por outro, excelentes características de alta frequência. Esta combinação é única no mundo dos conectores para placas de circuito impresso.
Duas superfícies de contacto por pino
Cada par de contactos é composto por dois contactos de lâmina e dois contactos de mola. Esta redundância não só garante a máxima segurança de contacto, especialmente em ambientes exigentes, como em situações de choque e vibração, como também proporciona uma durabilidade e fiabilidade excecionais na sua aplicação. Além disso, todas as ligações são realizadas no lado liso das superfícies de contacto, e não na borda rugosa de corte, como acontece com muitos outros conectores miniaturizados.
Resistente a choques e vibrações
A redundância em todos os contactos, bem como o contacto apenas em superfícies lisas e laminadas, proporciona uma resistência extremamente elevada a choques e vibrações. Os conectores Zero8 foram submetidos a testes e certificações exaustivos de acordo com a norma IEC 60512. Teremos todo o prazer em disponibilizar-lhe os nossos relatórios de teste detalhados.
Elevada segurança contra o deslizamento
Cada par de contactos encaixados entre a tomada e o conector apresenta uma margem de sobreposição de, pelo menos, 0,8 mm, ou seja, a distância entre o ponto de contacto e a ponta do contacto, ou seja, o ponto em que deixaria de existir contacto. Esta margem de sobreposição de, pelo menos, 0,8 mm garante uma compensação de tolerância adequadamente elevada e, consequentemente, a máxima segurança em qualquer aplicação. Ao encaixar o conector macho na tomada até ao fim, a área de sobreposição aumenta para até 2,3 mm por par de contactos.
Resistente a, pelo menos, 500 ciclos de inserção
Os contactos do Zero8 foram concebidos para garantir uma ligação segura mesmo após 500 ciclos de ligação, mesmo sob a influência de ciclos de temperatura e gases nocivos. Mesmo que os contactos não sejam ligados entre si 500 vezes, os ciclos de ligação constituem um critério adequado para avaliar em que medida os conectores permanecem funcionais após múltiplos ciclos de temperatura ou vibração («corrosão por atrito»).
Isto também vai encantá-lo – a família de conectores Zero8 destaca-se pela sua inovadora tecnologia ScaleX. Robusta e de dupla face, resiste às condições adversas das aplicações industriais e garante um contacto seguro. E isto mesmo em condições ambientais extremas e sob cargas mecânicas, como choques e vibrações.
White paper gratuito sobre robustez »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
White paper gratuito sobre robustez »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.

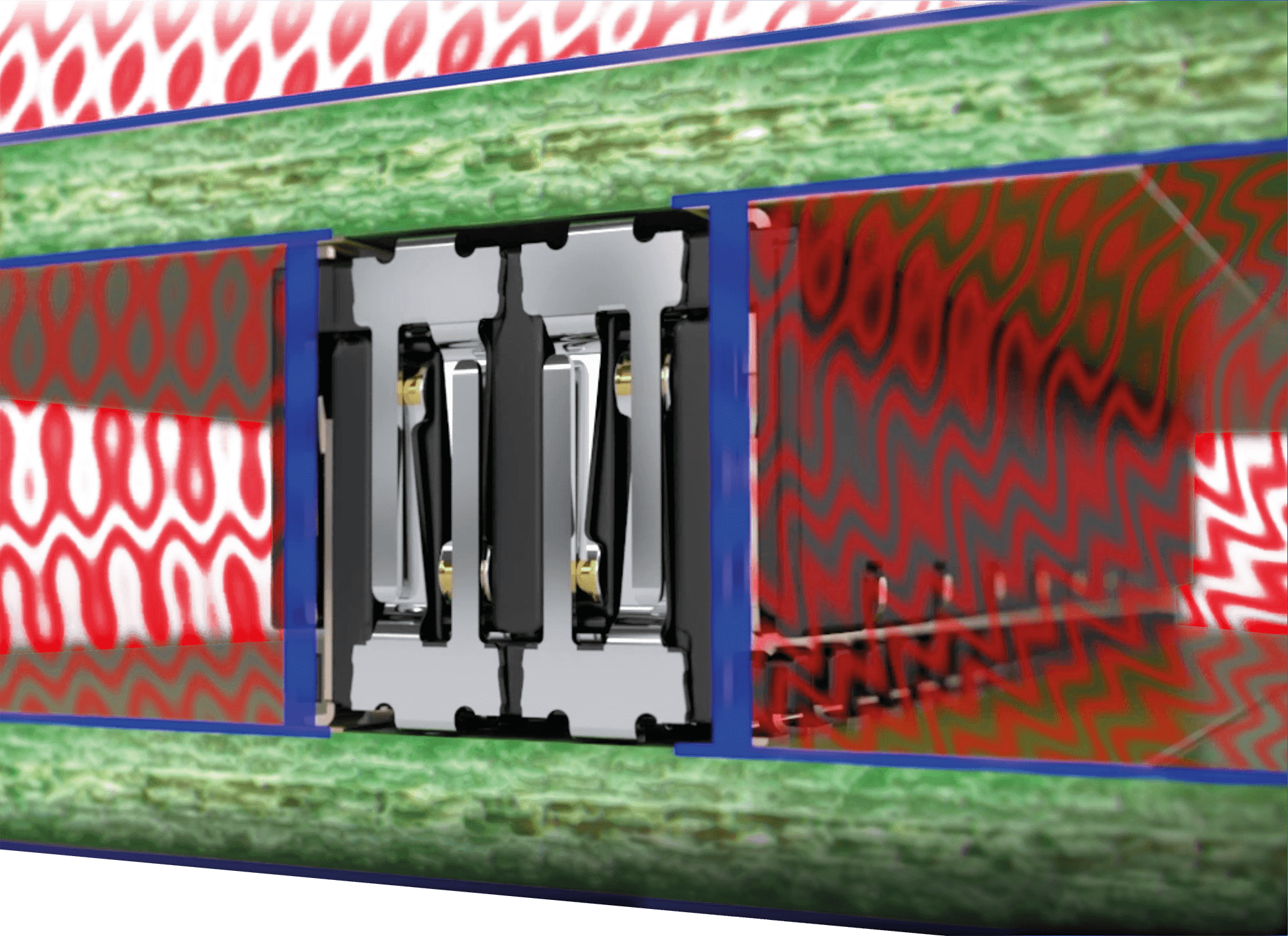

Superpoder: PROTEÇÃO CONTRA SINALIZAÇÃO
Conceito de blindagem EMC recentemente desenvolvido
No desenvolvimento do Zero8, foi dada especial atenção à blindagem em ambos os lados. Isto garante uma transmissão de dados sem interferências, tal como é necessário em muitas aplicações, por exemplo, na Indústria 4.0 ou na IoT. O material de blindagem utilizado é especialmente adequado para requisitos elevados em matéria de compatibilidade eletromagnética.
Dissipação ideal das correntes de perturbação
As chapas de blindagem têm uma superfície ampla e apresentam poucas interrupções, o que garante a máxima proteção possível. Além disso, o elevado número de pontos de contacto da chapa de blindagem com a placa de circuito impresso permite uma dissipação ideal das correntes de interferência. Por exemplo, num conector de 20 pinos, uma chapa de blindagem de 8 mm de comprimento possui, no total, 5 pontos de soldadura à placa de circuito impresso.
Indutância de acoplamento de, no máximo, 10 picohenrys
Em testes aprofundados realizados num laboratório especializado, os efeitos da intensidade dos campos elétricos e magnéticos foram inicialmente simulados e, posteriormente, verificados através de ensaios. Os resultados obtidos são extremamente bons e podem ser disponibilizados, se necessário. Um dos principais resultados das medições foi a obtenção de uma indutância de acoplamento máxima de 10 pH com os conectores Zero8.
Em alternativa, também sem blindagem
Também no que diz respeito à blindagem, a escolha é sua! Ambos os lados do par de conectores com ou sem blindagem? Ou apenas um dos lados com blindagem? A decisão é sua – todos os conectores Zero8 são, em qualquer caso, compatíveis entre si e podem ser combinados livremente, independentemente de terem ou não blindagem. Nas versões blindadas, as ligações de soldadura dos contactos encontram-se na parte inferior do conector, enquanto nas versões não blindadas se encontram nas laterais, para permitir uma inspeção AOI durante o processo de fabrico.
O conceito de blindagem em ambos os lados, recentemente desenvolvido para os conectores Zero8, garante-lhe uma transmissão de alta velocidade sem interferências em ambientes industriais. O material de blindagem utilizado é especialmente adequado para componentes com elevados requisitos de compatibilidade eletromagnética e garante uma indutância de acoplamento máxima de 10 picohenry para o conector.
White paper gratuito sobre alta velocidade e CEM »
Solicitar caixa de amostras gratuita »
Encontre mais informações aqui.
White paper gratuito sobre alta velocidade e CEM »
Solicitar caixa de amostras gratuita »
Encontre mais informações aqui.

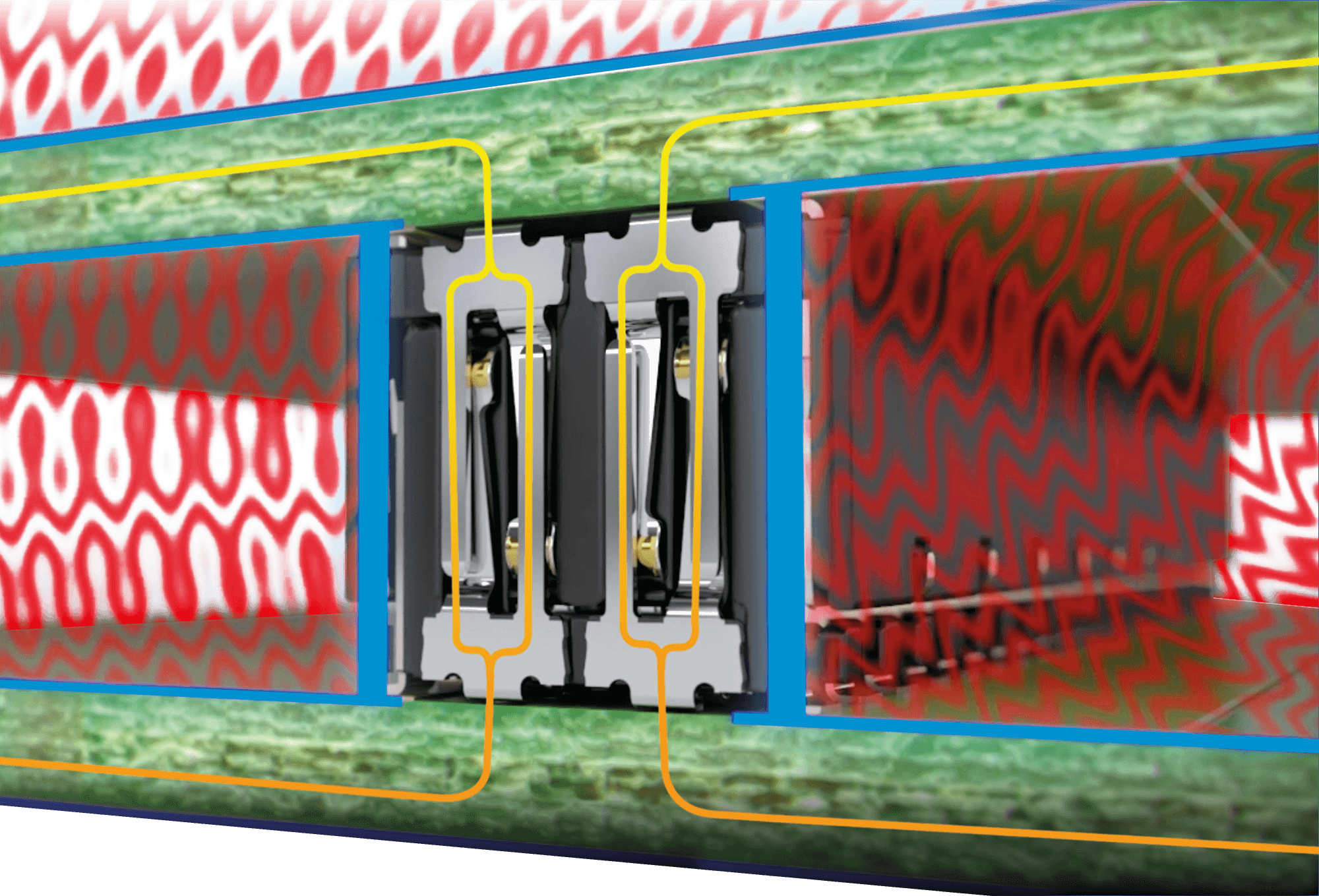

Superpoder: VELOCIDADE
Compatível com PCIe 4.0 e Industrial Ethernet
Os conectores Zero8 cumprem os requisitos das especificações PCI Express Gen. 4 e Industrial Ethernet, tal como exigido em muitas aplicações, por exemplo, para a Indústria 4.0 ou a IoT. Para além da atenuância de inserção, o Zero8 apresenta características muito boas no que diz respeito à atenuância de reflexão e à diafonia.
Transmissão de sinal de alta frequência a 16 Gbit/s +
Os conectores Zero8 são ideais para aplicações com uma taxa de transmissão de dados de até 16 Gbit/s. Devido às suas excelentes características em termos de atenuação de inserção, o Zero8 pode mesmo ser utilizado em aplicações até 25 Gbit/s. Esta aptidão excecional combina-se com um sistema de contactos extremamente robusto e resistente para ambientes exigentes, como choques, vibrações ou gases nocivos. Esta combinação é única.
Proteção adicional do sinal através de blindagem
O conceito de blindagem bilateral garante uma transmissão de dados de alta velocidade sem interferências em ambientes industriais. Desvia de forma fiável as correntes de interferência através dos múltiplos pontos de contacto em ambas as placas de circuito impresso. O conceito de blindagem protege, por um lado, o conector contra interferências eletromagnéticas (sumbidouro de interferências), mas também os componentes adjacentes, caso o conector funcione como fonte de interferência.
Modelos SI disponíveis
O Zero8 foi inicialmente simulado em pormenor no que diz respeito às suas características de alta frequência e, posteriormente, testado em ensaios. Estão disponíveis relatórios de testes fiáveis, bem como modelos SI para simulações na sua aplicação.
HighSpeed é a fórmula mágica da família de produtos Zero8 da ept. As simulações realizadas com o sistema de conectores Zero8 a 16 Gbit/s apresentam uma excelente integridade de sinal, sendo assim ideais para PCIe 4.0 e Industrial Ethernet. Temos todo o prazer em disponibilizar os parâmetros S para as suas simulações de aplicação.
White paper gratuito sobre alta velocidade e EMC »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
White paper gratuito sobre alta velocidade e EMC »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
Superpoder: RESISTÊNCIA
Proteção de todos os contactos
O Zero8 foi concebido de forma a que os contactos não sejam danificados, mesmo em caso de utilização incorreta. Os contactos estão ocultos no corpo isolante, estando assim protegidos de forma ideal contra possíveis influências mecânicas, como, por exemplo, o contacto acidental. Isto garante a máxima segurança possível para a sua aplicação.
Proteção contra torção durante a ligação
A polarização integrada no corpo isolante impede uma ligação incorreta devido à rotação dos conectores. Ou seja, o conector macho e a tomada só podem ser ligados entre si se estiverem alinhados numa direção definida. Além disso, os elementos de guia salientes no corpo isolante contribuem para uma ligação segura.
Alívio mecânico através de dois Board Locks
São soldados dois Board Locks por conector na placa de circuito impresso, garantindo o alívio mecânico dos contactos de sinal. Desta forma, ao separar o conector macho da fêmea, evita-se que os contactos de sinal se soltem da junta de solda.

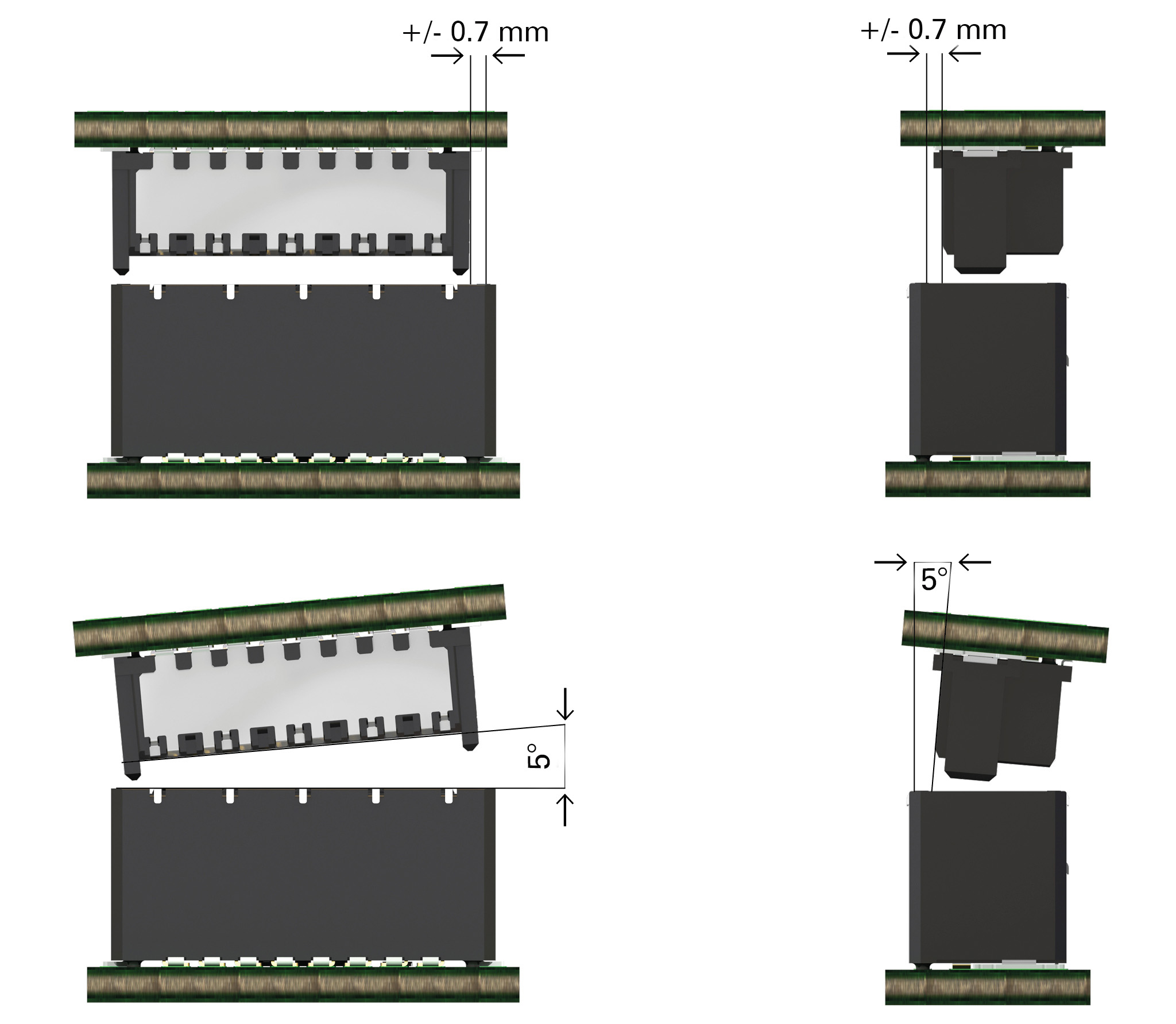

Compensação de desnível até 0,7 mm durante a instalação
Os chanfros de inserção na borda do corpo isolante permitem que o conector macho e a tomada compensem um desvio de até 0,7 mm durante o processo de encaixe. Os contactos em forma de lâmina e os contactos em mola são alinhados entre si durante o processo de encaixe, de modo a garantir um contacto seguro e a impedir o chamado «encaixe incorreto».
Elevada compensação de tolerância durante o funcionamento
Quando encaixados, a tomada e a ficha podem tolerar um deslocamento mútuo de até 0,4 mm. Isto proporciona uma grande flexibilidade na análise das tolerâncias nas suas aplicações. Além disso, permite colocar vários pares de conectores numa placa de circuito impresso sem comprometer a fiabilidade do contacto.
Quando todas as funcionalidades de ponta são complementadas por uma enorme robustez, trata-se do Zero8 da ept. Seja graças ao inteligente sistema anti-torção durante a ligação ou à compensação de desvio até 0,7 mm durante a instalação, o Zero8 cumpre o que promete.
White paper gratuito sobre robustez »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
White paper gratuito sobre robustez »
Solicitar caixa de amostras gratuita »
Encontre aqui mais informações.
