A procura por computadores industriais modulares é elevada e continuará a aumentar, tal como confirmam as análises de mercado. Por este motivo, um grupo de trabalho da PICMG® denominado ModBlox7 chegou a um acordo sobre uma nova norma independente do fabricante, com o objetivo de interligar módulos que são utilizados principalmente na tecnologia de autocarros e deferroviário.
Objetivos do ModBlox7
O ModBlox7 descreve a especificação básica de um PC modular em formato de caixa, composto por vários módulos funcionais, tais como CPU, fonte de alimentação e E/S. Esta nova norma, aplicável a todos os fabricantes, permite aos utilizadores implementar uma ampla gama de combinações de dispositivos com um design modular, graças a unidades funcionais interoperáveis. Um dos objetivos da PICMG® era também reduzir os custos e promover a sustentabilidade.
Âmbito da nova especificação

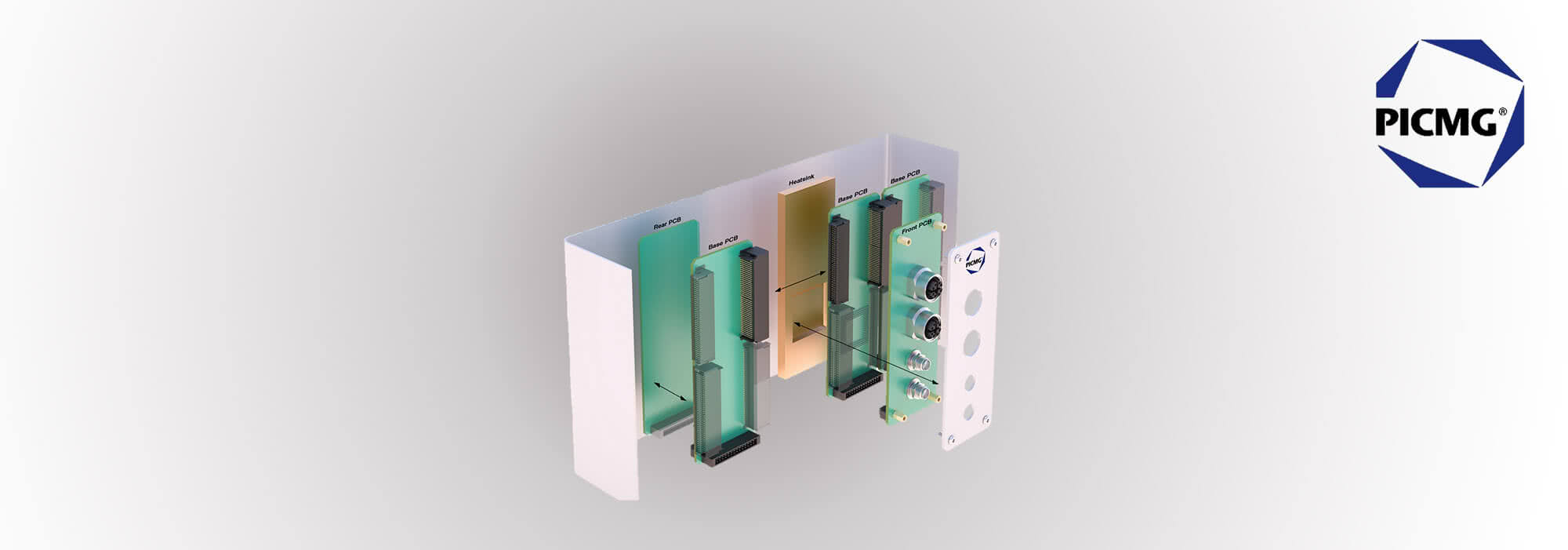

A nova especificação da PICMG® abrange tanto a mecânica e as unidades funcionais modulares, como a ligação elétrica através de conectores (conector) com uma disposição de pinos predefinida. Um Box-PC é, portanto, composto por uma caixa, uma ou duas unidades de alimentação, bem como uma ou duas CPUs, cada uma com até quatro I/Os PCI Express e até oito I/Os baseados em USB. Cada módulo pode, por sua vez, incluir até três placas de circuito impresso empilhadas, dependendo da complexidade da unidade. As dimensões do Box-PC são predefinidas tanto na altura como na profundidade. A largura frontal, por outro lado, varia em função do número de unidades. Estas, por sua vez, podem ser constituídas por um ou vários dos chamados slots de 1,4 polegadas. Assim, é possível alinhar doze slots até uma largura máxima de 16,8 polegadas.
Requisitos para o conector
Num padrão para a configuração modular de dispositivos, é naturalmente dada especial atenção à ligação elétrica e mecânica dos módulos individuais por meio de conectores (conector). De acordo com as condições de utilização dos Box-PCs, deve tratar-se de um conector conector compatível com alta velocidade em SMT, que se distinga não só por uma enorme robustez na instalação, mas também por elevadas tolerâncias durante o funcionamento, bem como por uma resistência notável a condições ambientais adversas. Uma vez que, em algumas aplicações, é necessário garantir a segurança contra falhas através da redundância com um «conector» adicional, deve ser possível, além disso, a utilização simultânea de vários conectores numa placa de circuito impresso. Isto requer uma elevada compensação de desvio durante a ligação, bem como tolerâncias durante o funcionamento.
Zero8 como o conector (conector) de eleição
O comité do ModBlox7 encontrou no Zero8, do fabricante de Steckverbinders ept, um conector adequado às diversas exigências. O conector SMT-Stecker com passo de 0,8 mm faz parte de uma vasta família de produtos com diversos tipos, alturas e números de polos, bem como com CEM-blindagem opcional. Para a especificação ModBlox7, é utilizado na versão angular de 80 pinos, permitindo assim a ligação horizontal entre placas de circuito impresso de unidades adjacentes. Para garantir redundâncias com vista à segurança contra falhas, a especificação permite também a utilização simultânea de dois conectores Zero8. Isto é possível graças a uma compensação de deslocamento de 0,7 mm durante a instalação, bem como a tolerâncias de 0,4 mm durante o funcionamento. Caso contrário, os módulos poderiam sofrer danos durante a ligação.
Outra vantagem do Zero8 é a possibilidade de transmissão simultânea de correntes elevadas e sinais de alta velocidade. O que à primeira vista parece incompatível é perfeitamente viável graças ao design do conector, em combinação com uma disposição de pinos adequada, poupando assim espaço e custos.

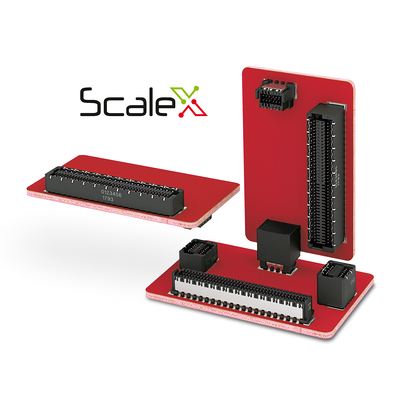

Graças à sua tecnologia de ligação ScaleX, de género neutro, com faixas de pinos e conectores fêmea entrelaçados, o Zero8 dispõe ainda de uma enorme segurança de contacto, garantindo assim uma transmissão de sinal fiável mesmo em caso de vibração e choques. Encontrará
mais informações sobre o produto aqui:
Zero8 »
Outra vantagem do Zero8 é a possibilidade de transmissão simultânea de correntes elevadas e sinais de alta velocidade. O que à primeira vista parece incompatível é perfeitamente viável graças ao design do conector, em combinação com uma disposição de pinos adequada, poupando assim espaço e custos.
Graças à sua tecnologia de ligação ScaleX, de género neutro, com faixas de pinos e conectores fêmea entrelaçados, o Zero8 dispõe ainda de uma enorme segurança de contacto, garantindo assim uma transmissão de sinal fiável mesmo em caso de vibração e choques. Encontrará
mais informações sobre o produto aqui:
Zero8 »
Zero8 também para ligação de placas de circuito impresso no interior de cada unidade
Também para as ligações de mezanino das até três placas de circuito impresso de uma CPU, o portfólio Zero8 oferece uma solução à medida para condições de instalação idênticas. A utilização de vários conectores (conector) de uma família de produtos escalável oferece ainda uma vantagem decisiva: assim, os conectores não têm de ser constantemente redesenhados e aprovados – o utilizador poupa os custos associados a esse processo.
Interoperabilidade, aliada à redução de custos e à sustentabilidade. A nova especificação promete grandes avanços para os Box-PCs. Com o Zero8, é possível estabelecer uma ligação segura entre os módulos individuais. A especificação deverá ser definitivamente aprovada ainda no primeiro trimestre.
